نیومیٹک والو ایکچوایٹر

پروڈکٹ کا تعارف

صنعتی والو آٹومیشن سسٹم میں، ایکچیویٹر وہ جزو ہے جو اس بات کا تعین کرتا ہے کہ آیا والو طویل چکروں میں قابل اعتماد طریقے سے کام کر سکتا ہے۔ بہت سی حقیقی تنصیبات میں ہم نے دیکھا ہے، والو کے مسائل خود والو کی وجہ سے نہیں ہوتے ہیں، بلکہ ایکچیویٹر کے غلط انتخاب-ناکافی ٹارک، غیر مستحکم سوئچنگ، یا مسلسل آپریشن کے تحت خراب ردعمل کی وجہ سے ہوتے ہیں۔

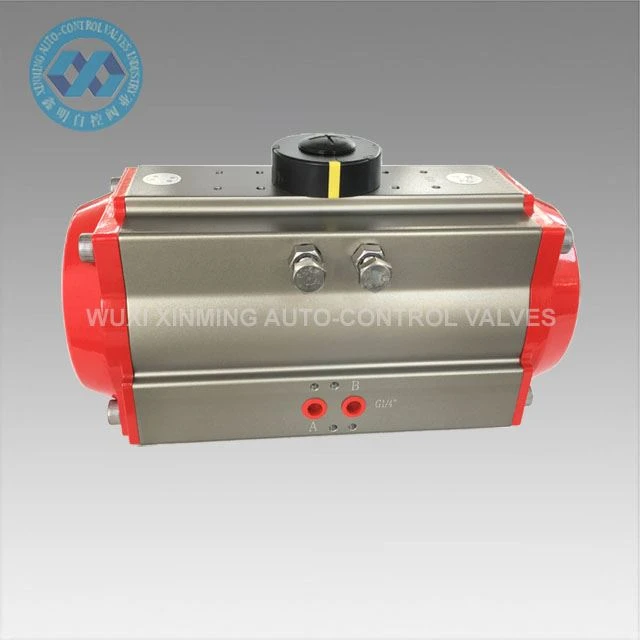

XM نیومیٹک والو ایکچو ایٹر کو کوارٹر-ٹرن والو آٹومیشن کے لیے ڈیزائن کیا گیا ہے، بشمول بال والوز اور بٹر فلائی والوز۔ یہ ریک اور پنین میکانزم کے ذریعے کمپریسڈ ہوا کو روٹری موشن میں تبدیل کرتا ہے، جس سے صنعتی عمل کے نظام میں والو کے تیز اور مستحکم آپریشن کو ممکن بنایا جا سکتا ہے۔

یہ واٹر ٹریٹمنٹ، کیمیکل پروسیسنگ، HVAC سسٹمز، اور عام صنعتی آٹومیشن میں وسیع پیمانے پر استعمال ہوتا ہے جہاں قابل اعتماد آن/آف والو کنٹرول کی ضرورت ہوتی ہے۔

خصوصیات

• مستحکم روٹری حرکت کے لیے ریک اور پنین کا ڈھانچہ
• خودکار والو کنٹرول کے لیے تیز نیومیٹک جواب
• ڈبل ایکٹنگ اور بہار کی واپسی کی اقسام میں دستیاب ہے۔
• آسان والو کی تنصیب کے لیے ISO 5211 بڑھ رہا ہے۔
• صنعتی استعمال کے لیے کمپیکٹ ایلومینیم کھوٹ ہاؤسنگ
• مسلسل سائیکلنگ آپریشنز کے لیے موزوں ہے۔
• solenoid والوز اور حد سوئچ بکس کے ساتھ ہم آہنگ

تکنیکی وضاحتیں

پروڈکٹ کی قسم: نیومیٹک والو ایکچوایٹر
ڈیزائن: ریک اور پنین
آپریشن کی قسم: بہار کی واپسی۔
گردش زاویہ: 90 ڈگری معیاری
ورکنگ میڈیم: صاف، خشک کمپریسڈ ہوا
جسمانی مواد: ایلومینیم کھوٹ
بڑھتے ہوئے معیار: ISO 5211
آپریٹنگ پریشر: 2.5-8 بار
درجہ حرارت کی حد: معیاری / اعلی درجہ حرارت کے اختیارات دستیاب ہیں۔
کنٹرول سسٹم: نیومیٹک آٹومیشن ہم آہنگ

نیومیٹک ایکچوایٹرز کی تنصیب

مناسب تنصیب اس بات کو یقینی بنانا ہے کہ نیومیٹک ایکچیویٹر اور والو اسٹیم کے محور میں ہم آہنگی ہو۔ ایکچیویٹر اور والو کے اسمبلی سے پہلے، والو کی پیمائش کی جانی چاہیے اور مطلوبہ ٹارک سے زیادہ نہیں ہونا چاہیے۔ اسمبلی کے بعد، نیومیٹک ایکچوایٹر اور والو کا تجربہ کیا جاتا ہے، اور والو پر درجہ بند دباؤ لگایا جاتا ہے۔ ایکچیویٹر کا ایئر سورس پریشر 0.4 ایم پی اے یا صارف کی ضروریات کے مطابق ہے۔ والو کا کھلنا اور بند ہونا لچکدار ہونا چاہئے، اور کوئی پھنسنا، رینگنا اور دیگر مظاہر نہیں ہونا چاہئے، اور ایک سے زیادہ آزمائشیں کریں۔

سولینائڈ والوز سے لیس نیومیٹک ایکچیوٹرز کو ڈیبگنگ کے دوران دستی آلات سے لیس کیا جانا چاہئے۔ solenoid والو پر سرخ بٹن کو آن کریں اور الیکٹریکل کمیشننگ سے گزریں۔ دستی آپریٹنگ میکانزم کا استعمال کرتے وقت، گیس یا مائع ذریعہ کو کاٹ دیا جانا چاہئے، اور پھر نیومیٹک میکانزم کو ڈیبگ کیا جانا چاہئے. نیومیٹک ایکچیوٹرز کو ہوا کے منبع کو خشک اور صاف رکھنا چاہئے، اور ایکچیوٹرز کو باقاعدگی سے برقرار رکھا جانا چاہئے اور برقرار رکھنا چاہئے، اور ایئر فلٹر کو باقاعدگی سے نکالا جانا چاہئے تاکہ سولینائڈ والو یا نیومیٹک ایکچیویٹر میں داخل ہونے اور عام کام کو متاثر کرنے سے بچنے کے لۓ.

ایپلی کیشنز

• بال والو آٹومیشن سسٹم
• تیتلی والو کنٹرول سسٹم
• واٹر ٹریٹمنٹ پلانٹس
• HVAC پائپ لائن سسٹم
• کیمیائی عمل کی لائنیں
• صنعتی یوٹیلیٹی پائپ لائنز
• خودکار پیداواری نظام

OEM اور حسب ضرورت

• XM مختلف پروجیکٹ کی ضروریات کے لیے لچکدار OEM حل فراہم کرتا ہے:
• ڈبل ایکٹنگ یا بہار کی واپسی کی ترتیب
• مختلف والو سائز کے لئے ٹارک ایڈجسٹمنٹ
• اگر ضرورت ہو تو خصوصی بڑھتے ہوئے انٹرفیس
• سولینائڈ والو اور پوزیشن فیڈ بیک انضمام
• OEM برانڈنگ اور پیکیجنگ سپورٹ
