مصنوعات کا تعارف

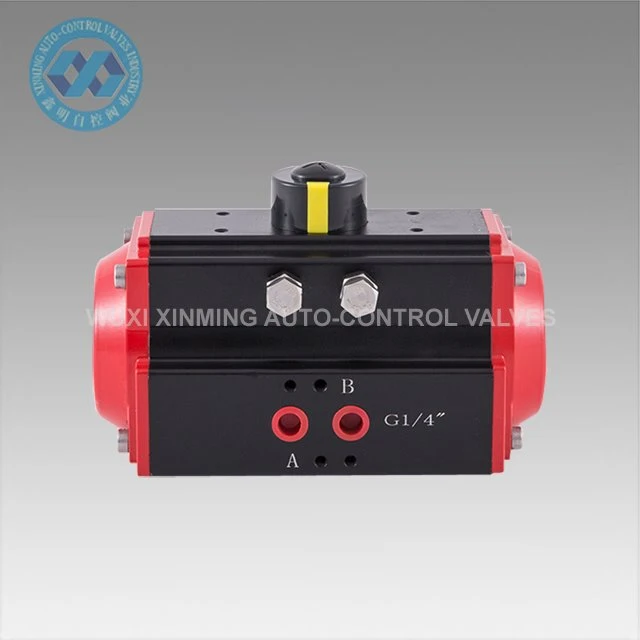

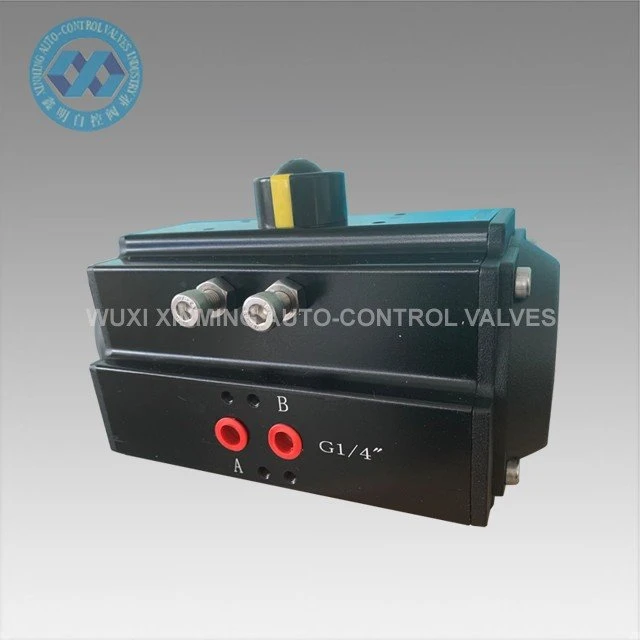

نیومیٹک ریک اور پنین ایکچوایٹر ، جسے محدود گردش سلنڈر بھی کہا جاتا ہے ، ایک روٹری ایکچوایٹر ہے جو گھومنے ، کھولنے ، بند کرنے ، مکس کرنے ، جھولنے ، پوزیشننگ ، اسٹیئرنگ اور زیادہ مکینیکل افعال کے لیے استعمال ہوتا ہے جس میں محدود گردش شامل ہوتی ہے۔ والوز ، بال والوز ، اور مشینری خود بخود روٹری موومنٹ کے ساتھ۔ صحت سے متعلق ڈائی کاسٹنگ ایلومینیم مرکب ڈبل ریک پسٹن سخت آکسیکرن علاج کے ساتھ روٹری زاویہ کی درستگی اور ڈیوٹی کی زندگی کو بہتر بناتا ہے۔ سخت آکسیکرن والا ایکچوایٹر باڈی سکریچ سے مؤثر طریقے سے بچ سکتا ہے۔
فوری تفصیلات۔
پروڈکٹ کا نام: نیومیٹک ریک اور پنین ایکچوایٹر۔
برانڈ نام: XM ، اور OEM بھی قبول کیا جاتا ہے۔
ایکچوایٹر سائز: 32 ملی میٹر-400 ملی میٹر
روٹری زاویہ: 0 ° ~ 90 ° (± 5)
کام کرنے والے درجہ حرارت کی حد: -20 ℃ +80 ℃ (معیاری)
-40 +80 ℃ (کم درجہ حرارت)
-15 ~ 150 ℃ (اعلی درجہ حرارت)
ہوا کی فراہمی کا دباؤ: 0.2 ~ 0.8MPa ، 10Mpa زیادہ سے زیادہ۔
ٹاپ کنکشن: VDI/VDE3845 NAMUR۔
نیچے کنکشن: ISO 5211 اور DIN3337۔
مواد: ایلومینیم مرکب
ساخت: ریک اور پنین ، ڈبل ریک پسٹن۔
ایکچوایٹر جسم کی سطح کا علاج: سیاہ انوڈائزڈ۔
اختتامی ٹوپی کا رنگ: سیاہ سرمئی ، سیاہ ، گہرا نیلا ، اسکائی نیلا ، سرخ ، اورنج ، سبز ، وغیرہ۔
سرٹیفیکیشن: عیسوی ، ATEX ، SIL3 ، ISO9001: 2016۔
تکنیکی پیرامیٹر
ایکس ایم نیومیٹک ریک اور پنشن ایکٹیوٹر آؤٹ پٹ ٹورک ٹیبل
ماڈل | ان پٹ ہوا کا دباؤ (یونٹ: بار) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
ایئر پریشر آؤٹ پٹ ٹارک (Nm) | ||||||
XM-DA32۔ | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40۔ | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52۔ | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63۔ | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75۔ | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83۔ | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92۔ | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105۔ | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125۔ | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140۔ | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160۔ | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190۔ | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210۔ | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240۔ | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270۔ | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300۔ | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350۔ | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400۔ | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
اسپیئر پارٹس اور مواد۔
طول و عرض ڈایاگرام
مہیا کرنے کی قابلیت
سپلائی کی صلاحیت: 10000 یونٹس فی ماہ نیومیٹک روٹری ایکچوایٹر۔
پیکنگ&؛ ترسیل
پیکنگ کی تفصیل: 1) اندر جھاگ پیکنگ کے ساتھ علیحدہ کارٹن۔
2). سمندر کی کھیپ کے لیے پلائیووڈ کیس۔
3). ہوا کی ترسیل کے لیے پلائیووڈ پیلٹ۔
روانگی کی بندرگاہ: شنگھائی ، چین۔
وقت کی قیادت:
مقدار (یونٹس) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
تخمینہ وقت (دن) | اسٹاک میں سامان۔ | 7 | 20 | بات چیت کی جائے۔ |
فائدہ
1) تمام اہم اسپیئر پارٹس کو ہارڈ انوڈائزیشن کے ساتھ علاج کیا جائے گا تاکہ طاقت کو بڑی حد تک بڑھایا جاسکے تاکہ اچھی کارکردگی اور ڈیوٹی کی زندگی کو یقینی بنایا جاسکے۔
2) تمام عمل ایک وقت کی تشکیل CNC کے ذریعے عمل کی درستگی اور ڈیوٹی کی زندگی کو یقینی بناتے ہیں۔
عمومی سوالات
Q 1: ادائیگی کی شرائط کی صلاحیت؟
A 1: T/T ، L/C ، ویسٹرن یونین۔
سوال 2: تجارتی شرائط؟
A 2: Incoterms 2010 کے مطابق ، عام طور پر EXW ، FOB شنگھائی ، CFR ، CIF اور DDU کے ساتھ۔
Q 3: کوٹیشن کی درستی؟
A 3: 30 دن کے اندر۔
سوال 4: ترسیل کے طریقے؟
A 4: سمندر کے ذریعے ، ہوا کے ذریعے ، ایکسپریس کے ذریعے ، یا ریلوے کے ذریعے۔
سوال 5: وارنٹی؟
A 5: ایک سال کی کوالٹی وارنٹی مفت ، اور زندگی بھر معاوضہ سروس۔
سوال 6: تنصیب اور تربیت؟
A 6: تنصیب کے لیے عام ویڈیو رہنمائی۔ اگر ضروری ہو تو ، ادا شدہ بیرون ملک انجینئرنگ سروس فراہم کی جاتی ہے۔
