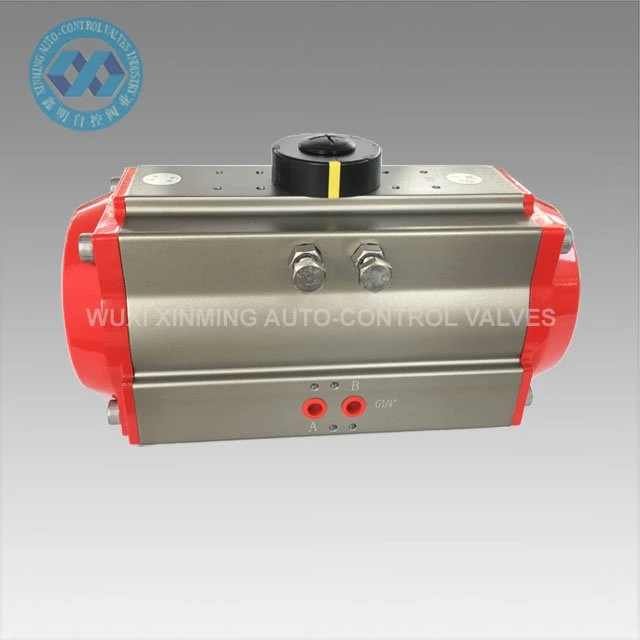

نیومیٹک روٹری ایکچیوٹرز آپریٹنگ توانائی پیدا کرنے کے لیے کمپریسڈ ہوا کا استعمال کرتے ہیں۔ کچھ والوز کے ریموٹ کنٹرول کے لیے بنائے گئے ہیں۔ نیومیٹک روٹری ایکچویٹرز پائیدار ہوتے ہیں، اپنے سائز کے لحاظ سے اعلیٰ قوتیں فراہم کرتے ہیں، اور خطرناک ماحول میں استعمال کیے جا سکتے ہیں۔
مصنوعات کی تفصیلات:
| پروڈکٹ کا نام | نیومیٹک روٹری ایکچوایٹر |
| برانڈ نام | XM اور OEM کو بھی قبول کیا جاتا ہے۔ |
| ایکچیویٹر کا سائز | 32mm-400mm |
| روٹری زاویہ | 0 ڈگری ~ 90 ڈگری (±5 ڈگری) |
| کام کرنے والے درجہ حرارت کی حد |
-20 ڈگری ~ +80 ڈگری (معیاری) -40 ڈگری ~+80 ڈگری (کم درجہ حرارت) -15 ڈگری ~ 150 ڈگری (اعلی درجہ حرارت) |
| ہوا کی فراہمی کا دباؤ | 0.2~0.8 MPa، 10 MPa زیادہ سے زیادہ |
| سب سے اوپر کنکشن | VDI/VDE3845 NAMUR |
| نیچے کا کنکشن | ISO 5211 اور DIN 3337 |
| مواد | ایلومینیم کھوٹ |
| ساخت | ریک اور پنین، دوہری ریک پسٹن |
| ایکچوایٹر جسم کی سطح کا علاج | سخت-انوڈائزڈ |
| ٹوپی کا رنگ ختم کریں۔ | سیاہ، سیاہ، گہرا نیلا، آسمانی نیلا، سرخ، نارنجی، سبز، وغیرہ۔ |
| سرٹیفیکیشن | CE, ATEX, SIL3, ISO9001:2016 |

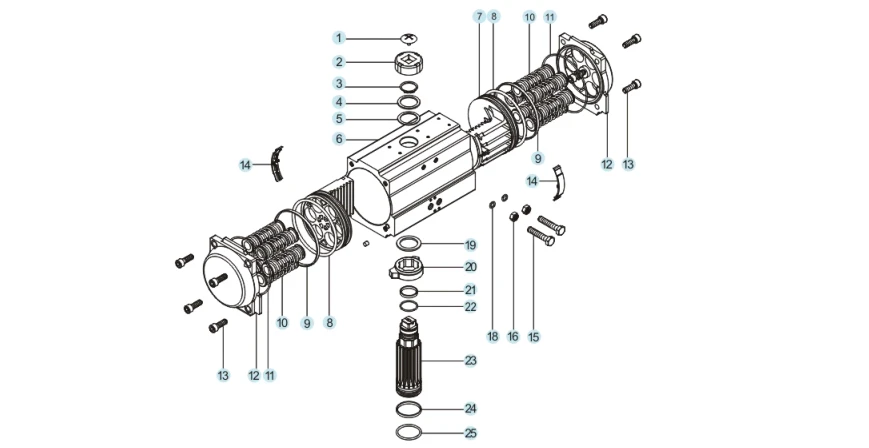

اسپیئر پارٹس اور مواد:
| NO | اسپیئر پارٹ | مقدار | مواد | اینٹی کورروسیو علاج | اختیاری مواد |
| 1 | اشارے کا پیچ | 1 | انجینئرنگ پلاسٹک | ||
| 2 | اشارے | 1 | انجینئرنگ پلاسٹک | ||
| 3 | سرکلپ | 1 | سٹینلیس سٹیل | ||
| 4 | واشر | 1 | سٹینلیس سٹیل | ||
| 5 | بیرونی گسکیٹ | 1 | ٹیٹرافلوورو | ||
| 6 | سلنڈر باڈی | 1 | ایلومینیم کھوٹ | سخت آکسیکرن، وغیرہ | |
| 7 | پسٹن | 2 | ایلومینیم کھوٹ | سخت آکسیکرن | سٹینلیس سٹیل |
| 8 | پسٹن اے انگوٹھی | 2 | این بی آر | VITON/سلیکون ربڑ | |
| 9 | پسٹن بیئرنگ | 2 | انجینئرنگ پلاسٹک | ||
| 10 | بہار اسمبلی | 0-12 | بہار سٹیل | پینٹ ڈبونا | |
| 11 | اینڈ ٹوپی اے انگوٹھی | 2 | این بی آر | VITON/سلیکون ربڑ | |
| 12 | اختتامی ٹوپی | 2 | ایلومینیم کھوٹ | پاؤڈر کوٹنگ، وغیرہ | |
| 13 | اینڈ ٹوپی بولٹ | 8 | سٹینلیس سٹیل | ||
| 14 | پسٹن گائیڈ | 2 | انجینئرنگ پلاسٹک | ||
| 15 | سایڈست بولٹ | 2 | سٹینلیس سٹیل | ||
| 16 | سایڈست سکرو نٹ | 2 | سٹینلیس سٹیل | ||
| 17 | سایڈست سکرو اسپیسر | 2 | سٹینلیس سٹیل | اختیاری | |
| 18 | سایڈست سکرو اے انگوٹی | 2 | این بی آر | VITON/سلیکون ربڑ | |
| 19 | اندرونی گسکیٹ | 1 | انجینئرنگ پلاسٹک | ||
| 20 | کیم | 1 | کھوٹ سٹیل ۔ | ||
| 21 | اوپری شافٹ بیئرنگ | 1 | انجینئرنگ پلاسٹک | ||
| 22 | اوپری شافٹ اے انگوٹی | 1 | این بی آر | VITON/سلیکون ربڑ | |
| 23 | پنین | 1 | کھوٹ سٹیل ۔ | نکل چڑھانا/کروم چڑھانا | سٹینلیس سٹیل |
| 24 | زیریں شافٹ بیئرنگ | 1 | انجینئرنگ پلاسٹک | ||
| 25 | زیریں شافٹ اے انگوٹی | 1 | این بی آر | VITON/سلیکون ربڑ |

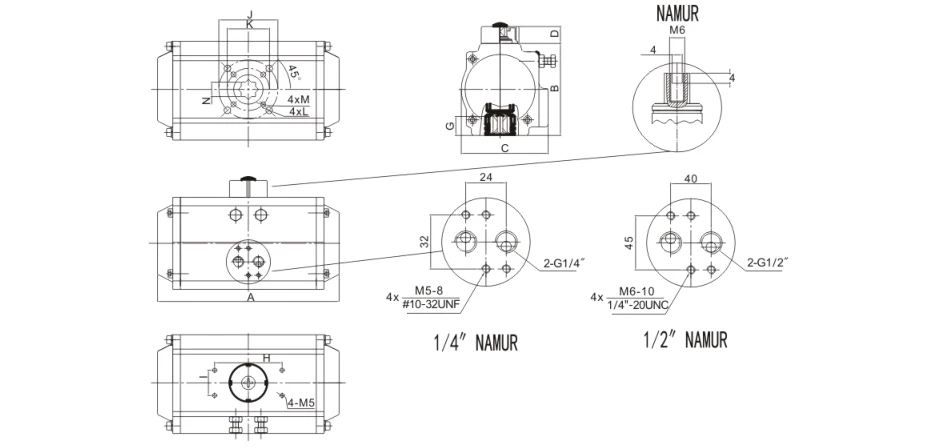

طول و عرض کا خاکہ:
مصنوعات کی وضاحتیں:
| ماڈل | A | B | C | D | H×I | G | N | J | K | L | M | ایئر-ذریعہ انٹرفیس |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | نامور جی 1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | نامور جی 1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | نامور جی 1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | نامور جی 1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | نامور جی 1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | نامور جی 1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | نامور جی 1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | نامور جی 1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | نامور جی 1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | نامور جی 1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | نامور جی 1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | نامور جی 1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | نامور جی 1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | نامور جی 1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | نامور جی 1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | نامور جی 1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | نامور جی 1/2" |
فائدہ
1) اچھی کارکردگی اور ڈیوٹی لائف کو یقینی بنانے کے لیے تمام اہم اسپیئر پارٹس کو سخت انوڈائزیشن کے ساتھ علاج کیا جائے گا تاکہ ان کی طاقت کو بہت حد تک بڑھایا جا سکے۔
2) تمام پراسیسز ایک ہی وقت میں CNC کے ذریعے بنائے جاتے ہیں تاکہ عمل کی درستگی اور ڈیوٹی لائف کو یقینی بنایا جا سکے۔
درخواست
نیومیٹک روٹری ایکچیوٹرز کو مختلف آتش گیر، سنکنرن، دھول، مضبوط مقناطیسی میدان، تابکاری، کمپن، اور سنکنرن انڈور یا آؤٹ ڈور ماحول پر لگایا جا سکتا ہے اور یہ بجلی، پیٹرو کیمیکل، دھات کاری، تیل، قدرتی گیس، قصبوں، عمارتوں اور دیگر شعبوں میں بڑے پیمانے پر استعمال ہوتے ہیں۔ کیمیکل انڈسٹری، آئل ریفائننگ، کان کنی، پاور پلانٹس، دھات کاری، تعمیرات، ادویات، خوراک، قدرتی گیس، سائنسی تحقیق وغیرہ۔
سپلائی کی صلاحیت
سپلائی کی اہلیت: فی مہینہ 10000 یونٹس، نیومیٹک روٹری ایکچوایٹر
پیکنگ اور ڈیلیوری
پیکنگ کی تفصیلات:
1) اندر جھاگ پیکنگ کے ساتھ ایک علیحدہ کارٹن
2) سمندری کھیپ کے لیے پلائیووڈ کیس
3) ہوا کی کھیپ کے لیے پلائیووڈ پیلیٹ
روانگی کی بندرگاہ: شنگھائی، چین
لیڈ ٹائم:
|
مقدار (یونٹ) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
تخمینہ وقت (دن) |
اسٹاک میں سامان |
7 |
20 |
مذاکرات کیے جائیں۔ |
ہماری سروس
1) 7x24 گھنٹے ہاٹ لائن
2) سخت کوالٹی کنٹرول
3) مناسب قیمت پر اچھے معیار
4) بہترین سروس کے بعد-
5) آن لائن تکنیکی مدد
6) تیز ترسیل کا وقت
ہمارے بارے میں:
Wuxi Xinming Auto-control Valves Co., Ltd. ISO5211/DIN3337/VDI/VDE-3845/NAMUR معیارات کے مطابق ISO9001- مصدقہ XM سیریز نیومیٹک ایکچویٹرز اور خودکار کنٹرول والوز بنانے میں مہارت رکھتا ہے۔ جدید R&D صلاحیتوں اور پیداواری سہولیات کے ساتھ، ہماری مصنوعات مختلف صنعتوں کو خدمات فراہم کرتی ہیں، بشمول تیل اور گیس، کیمیکل، اور پاور پلانٹس، جدید حل اور قابل اعتماد کارکردگی کے ذریعے "ٹیکنالوجی فرسٹ، کوالٹی ایکسیلنس" کے لیے ہماری وابستگی کو مجسم بناتے ہیں۔
