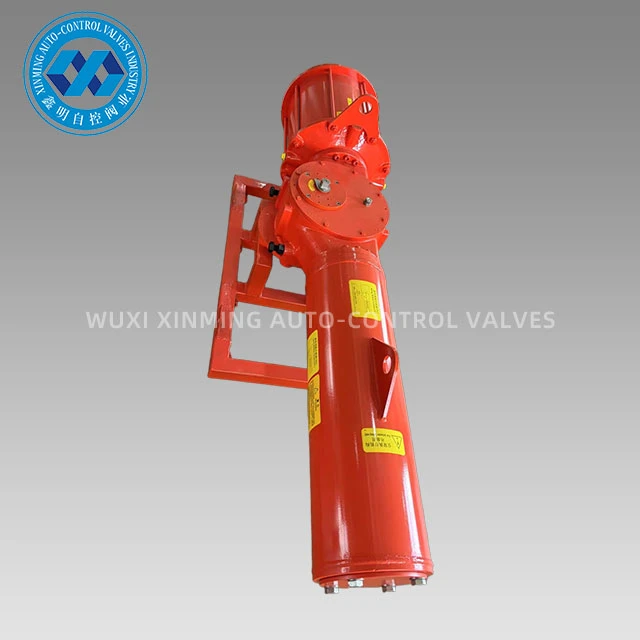

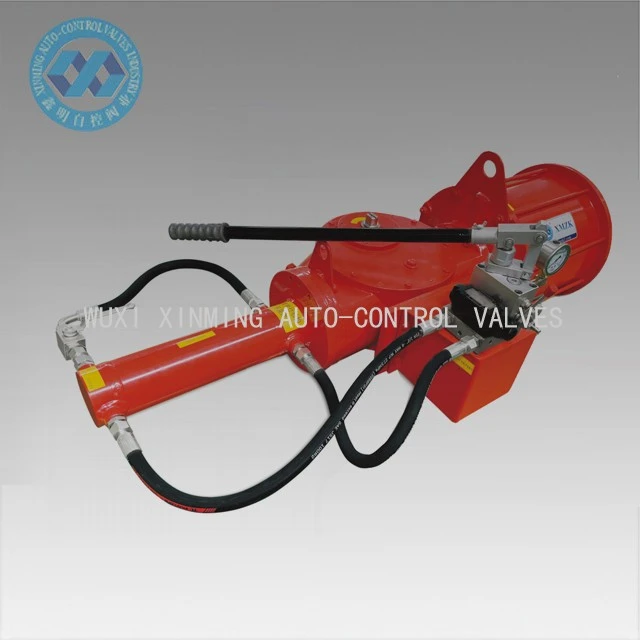

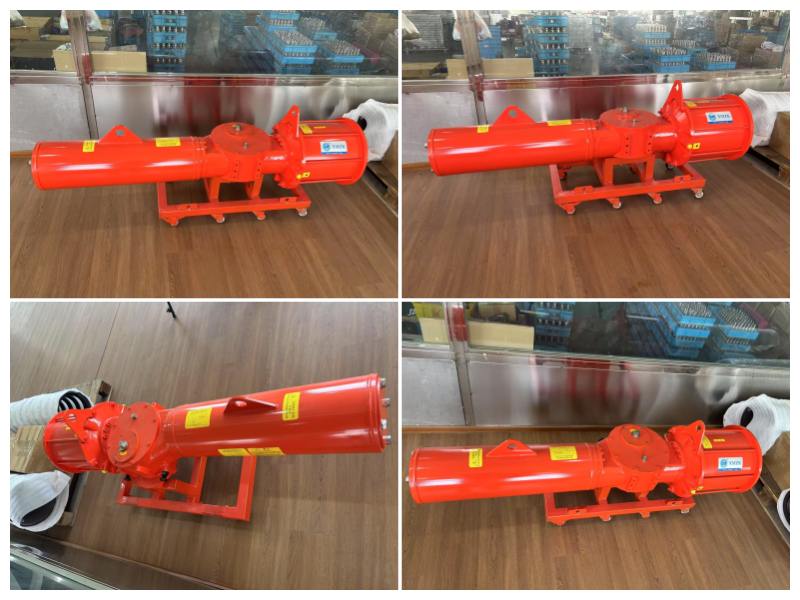

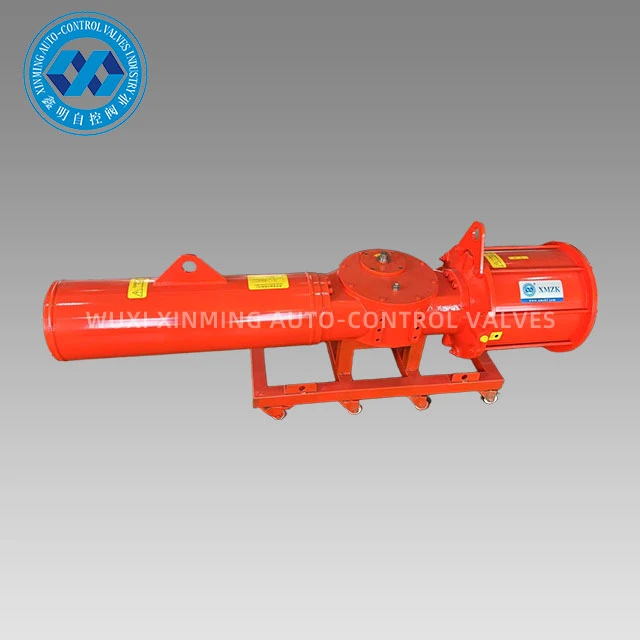

اسپرنگ ریٹرن اسکاچ یوک نیومیٹک ایکچویٹر

The Spring Return Scotch Yoke Pneumatic Actuator ایک اعلی-ریلیبلٹی ڈرائیو ڈیوائس ہے جسے صنعتی والو کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ یہ کمپریسڈ ہوا کی طاقت کو 90 ڈگری گھومنے والی حرکت میں تبدیل کرنے کے لیے ایک منفرد اسکاچ یوک ٹرانسمیشن میکانزم کا استعمال کرتا ہے، اور مضبوط موسم بہار میں بلٹ- کے ذریعے خودکار ری سیٹ فنکشن کا احساس کرتا ہے، اس بات کو یقینی بناتا ہے کہ ہوا کی خرابی یا ایمرجنسی کی صورت میں والو تیزی سے ایک محفوظ پوزیشن (مکمل طور پر کھلا یا مکمل بند) پر واپس آجائے۔ Spring Return Scotch Yoke Pneumatic Actuator کا ماڈیولر ڈیزائن ISO 5211/NAMUR معیاری انٹرفیس کو سپورٹ کرتا ہے، اسے مختلف قسم کے بال والوز اور بٹر فلائی والوز کے مطابق ڈھالا جا سکتا ہے، اور خودکار کنٹرول کے لیے حد سوئچ، سولینائیڈ والوز اور دیگر لوازمات سے لیس کیا جا سکتا ہے۔ روایتی ریک اور پنین ایکچیوٹرز کے مقابلے میں، اسکاچ یوک کے ڈھانچے میں زیادہ میکانکی کارکردگی اور طویل سروس لائف ہے، اور یہ خطرناک حالات میں والو کنٹرول کے لیے ایک بہترین انتخاب ہے۔ اسکاچ یوک کنسٹرکشن خطرناک حالات میں والو کنٹرول کے لیے ایک بہترین آپشن ہے کیونکہ اس کی سروس لائف طویل اور روایتی ریک اور پنین ایکچویٹرز کے مقابلے زیادہ میکانکی کارکردگی ہے۔

مصنوعات کی خصوصیات:

1. ایکس ایم اسکاچ یوک نیومیٹک ایکچویٹرز کی دو قسمیں ہیں: سڈول اور ٹائلڈ، دو مختلف آؤٹ پٹ ٹارک خصوصیات کے مطابق۔ جھکا ہوا اسکاچ یوک ایکچیویٹر میں زیادہ شروع ہونے والا ٹارک اور کم آپریٹنگ ٹارک ہوتا ہے، جو بٹر فلائی والوز کے کنٹرول کے لیے موزوں ہے۔ سڈول اسکاچ یوک ایکچیویٹر میں زیادہ متوازن ٹارک وکر ہوتا ہے اور یہ بنیادی طور پر بال والوز اور پلگ والوز کے کنٹرول کے لیے موزوں ہوتا ہے۔
2. دوہری مواد (ربڑ اور پی ایف اے) سے لپٹے ہوئے O-رنگ مختلف درجہ حرارت اور کام کے حالات پر لاگو کیے جا سکتے ہیں۔
ڈبل O-رنگ اور بیئرنگ ڈیزائن ماڈیولر سلنڈر کے استحکام اور بھروسے کو یقینی بناتا ہے۔
3. XM بہار کی واپسی کی قسم کا آؤٹ پٹ ٹارک 140,000Nm سے زیادہ تک پہنچ سکتا ہے، اور ڈبل-ایکٹنگ قسم کا آؤٹ پٹ ٹارک 250,000Nm سے زیادہ تک پہنچ سکتا ہے۔
ورکنگ پریشر: 0.3-0.6MPa۔
4. سینٹر باڈی ماڈیول اور سلنڈر ماڈیول دونوں ڈکٹائل آئرن یا کاربن اسٹیل سے بنے ہیں تاکہ کافی مضبوطی کو یقینی بنایا جا سکے۔ مجموعی ڈھانچہ کمپیکٹ ہے، اور ڈیزائن خوبصورت اور مربوط ہے۔ یوک راڈ اور پسٹن بہترین ٹارک آؤٹ پٹ کو یقینی بناتے ہیں۔
5. کم رگڑ، طویل زندگی کے مرکب مواد براہ راست دھات-سے-دھاتی کے رابطے سے گریز کرتے ہیں، جس سے دیکھ بھال اور تبدیلی فوری اور آسان ہوتی ہے۔
6. آؤٹ پٹ شافٹ جدید ترین ISO5211 اور NAMUR معیارات کے مطابق ہے۔ اس کا سائز اپنی مرضی کے مطابق کیا جا سکتا ہے، اور سٹینلیس سٹیل اختیاری ہے.
7. NAMUR معیاری پوزیشن انڈیکیٹر لوازمات کی تنصیب میں سہولت فراہم کرتا ہے جیسے لمیٹ سوئچ بکس اور پوزیشنرز۔
8. دو آزاد زاویہ سایڈست بولٹ والو اسٹروک کو -6 ڈگری سے 96 ڈگری تک ایڈجسٹ کر سکتے ہیں، جو والو سیٹ کی سروس لائف کو بڑھانے میں مدد کرتا ہے۔

اصول یہ ہے کہ:

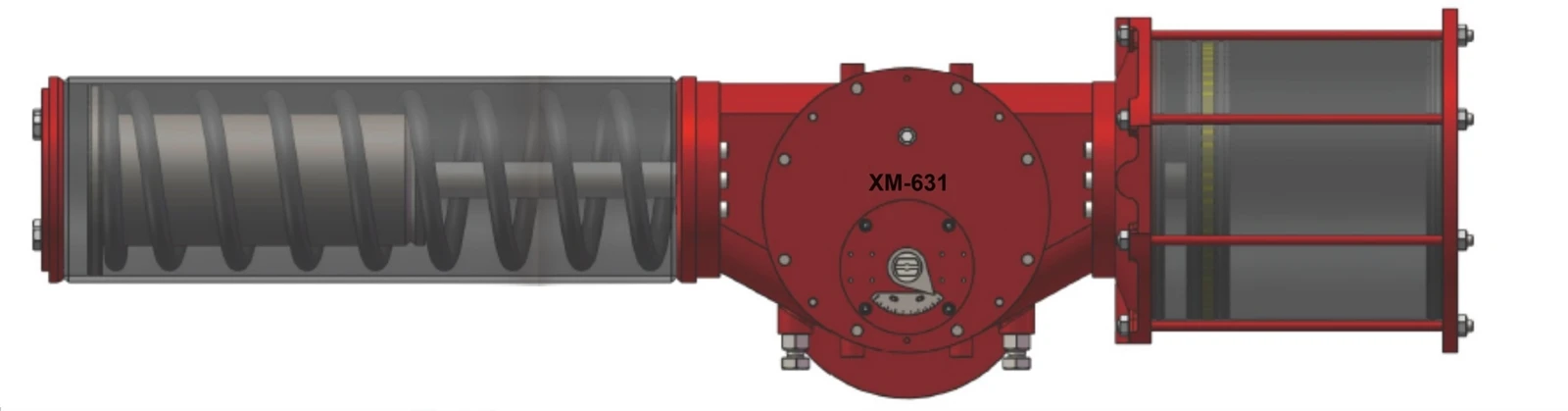

کمپریسڈ ہوا پسٹن کو لکیری حرکت کرنے کے لیے دھکیلنے کے لیے چیمبر میں داخل ہوتی ہے، اور یوک پن اور یوک گروو کے ٹرانسمیشن ڈھانچے کے ذریعے، پسٹن کی لکیری حرکت یوک کی روٹری موشن میں تبدیل ہو جائے گی، اور آؤٹ پٹ شافٹ کو گھومنے کے لیے چلائے گی، اس طرح کنٹرول کا کنٹرول حاصل کر لیا جائے گا۔
