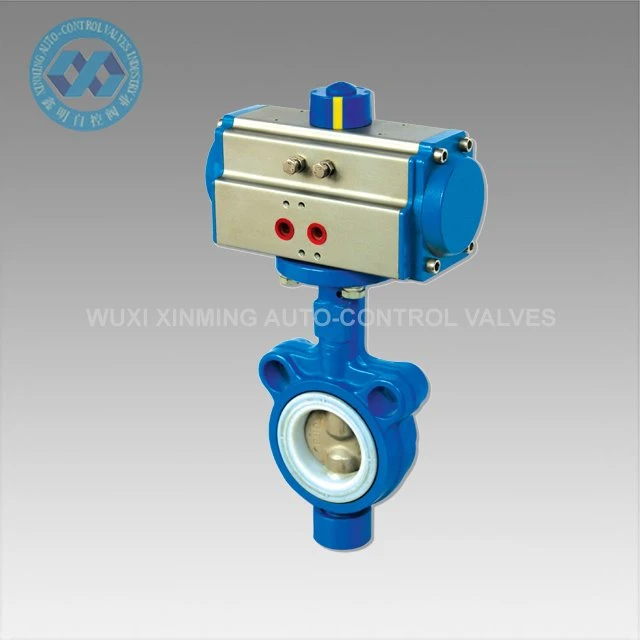

ویفر بٹر فلائی والو میں سادہ ڈھانچہ، چھوٹا سائز، ہلکا وزن، کم قیمت، آسان کنٹرول اور آپریشن، بڑا موثر گردشی علاقہ، فوری افتتاحی اور بندش، مزدوری کی بچت، اور سگ ماہی کی اچھی کارکردگی ہے، اور اس میں دھات کی سخت مہر اور لچکدار مہر کے فوائد ہیں۔
موٹر سے چلنے والے والوز سے زیادہ تیزی سے بہاؤ شروع کرنے اور روکنے کے لیے، جو کمپریسڈ ہوا پر چلتے ہیں۔ آپ کو شامل الیکٹرک پائلٹ والو یا مینوئل آن/آف والو کا استعمال کرتے ہوئے ایکچیویٹر تک ہوا کو کنٹرول کرنا چاہیے۔ والوز کو آپریشن کے لیے ان لیٹ اور آؤٹ لیٹ کے درمیان کم سے کم پریشر ڈراپ کی ضرورت نہیں ہوتی ہے۔
حرکت کو کم کرنے اور پہننے کو کم کرنے کے لیے ایکچیویٹر کو براہ راست والو کے جسم پر لگایا جاتا ہے۔ ایکچیویٹر کے اوپر ایک بصری بہاؤ اشارے دکھاتا ہے کہ والو کھلا ہے یا بند ہے۔ دستی اوور رائڈ آپ کو بجلی کی بندش کے دوران والو کو چلانے کی اجازت دیتا ہے۔
پروڈکٹ کی تفصیلات
| پروڈکٹ کا نام | ویفر بٹر فلائی والو |
| برانڈ نام | XM اور OEM کو بھی قبول کیا جاتا ہے۔ |
| تیتلی والو کا سائز | 25mm-1000mm |
| سرٹیفیکیشن | CE, ATEX, SIL3, ISO9001:2016 |
| والو کی قسم | تتلی |
| کے ساتھ استعمال کے لیے | پانی، تیل، ہوا، قدرتی گیس، بھاپ، پینے کا پانی |
| مہر کا مواد | EPDM ربڑ، NBR، PTFE، دھات- سے- دھات |
| نردجیکرن سے ملاقات کی | API 609 |

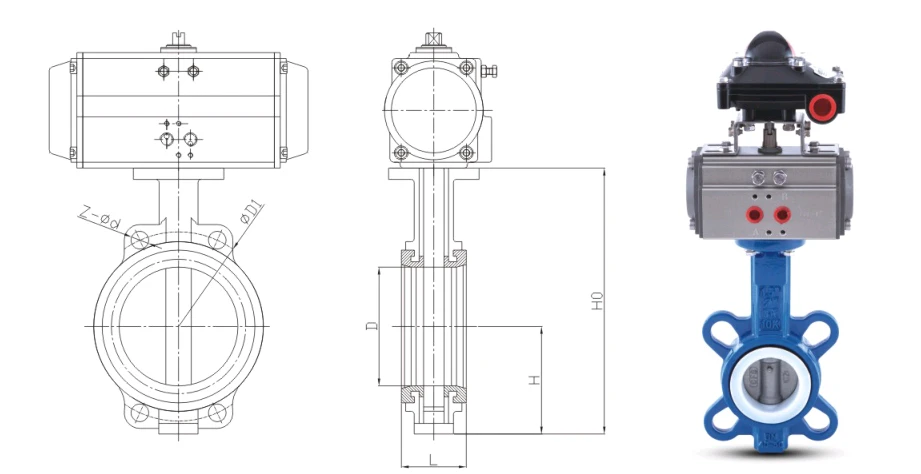

تکنیکی پیرامیٹر:
| برائے نام قطر | ڈی (ملی میٹر) | D1 (ملی میٹر) | H (mm) | H0 (ملی میٹر) | L (ملی میٹر) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| ملی میٹر | انچ | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| والو ڈیزائن اور مینوفیکچرنگ | GB/T12238 معیار کے مطابق | ||||||
| والو فلانج کا سائز | GB/T9113، GB/T17241.6 معیار کے مطابق | ||||||
| والو کی ساختی لمبائی | GB/T12221 معیار کے مطابق | ||||||
| والو کا معائنہ اور تجربہ | GB/T13927 معیار کے مطابق | ||||||
مصنوعات کی خصوصیات:
ہلکا پھلکا اور کمپیکٹ: ایک ہی کیلیبر کا وزن گیٹ والو کا صرف 1/6 ہے، اور انسٹالیشن کی جگہ 50% کم ہو گئی ہے۔
• دو طرفہ بلبلا-گریڈ سیل: EPDM/NBR/VITON/PTFE لچکدار والو سیٹ، صفر رساو (ISO 5208 شرح A)
• کم ٹارک: سٹریم لائنڈ بٹر فلائی پلیٹ + سیلف-چکنے والی آستین، دستی، نیومیٹک، اور الیکٹرک ایکچویٹرز کے ذریعے چلانے میں آسان
• آن لائن دیکھ بھال: والو کی باڈی پائپ لائن میں نہیں پھیلتی ہے، اور تتلی پلیٹ کو جدا کرنے اور اسمبلی کے لیے چار فلینج بولٹ ڈھیلے کرکے باہر نکالا جا سکتا ہے۔
• ملٹی فنکشنل: اسے مکمل طور پر کھولا اور بند کیا جا سکتا ہے، اور 15 ڈگری ~ 75 ڈگری کی حد میں درست طریقے سے تھروٹل بھی کیا جا سکتا ہے۔
مصنوعات کی درخواستیں:
• میونسپل پانی: خام پانی، صاف پانی، سیوریج، پمپ اسٹیشن الگ تھلگ
• HVAC: سنٹرل ایئر کنڈیشنگ، ڈسٹرکٹ ہیٹنگ، کولنگ پانی کی گردش
• خوراک اور ادویات: CIP/SIP صفائی کا نظام، FDA 3A صفائی کا درجہ اختیاری
• کیمیائی اور پیٹرو کیمیکل: کمزور تیزاب اور الکلی، سالوینٹ، پاؤڈر، نیومیٹک پہنچانے والی پائپ لائن
• پاور انرجی: کولنگ ٹاور، کنڈینسیٹ، فائر سپرنکلر سسٹم
سپلائی کی صلاحیت
سپلائی کی اہلیت: 1000 یونٹ فی مہینہ، نیومیٹک بٹر فلائی والو
پیکنگ اور ڈیلیوری
پیکنگ کی تفصیلات:
1) اگر ایک بڑی مقدار، ایک پلائیووڈ کیس
2) اگر تھوڑی مقدار، ایک کارٹن یا پلائیووڈ پیلیٹ
روانگی کی بندرگاہ: شنگھائی، چین
لیڈ ٹائم:
|
مقدار (یونٹ) |
1-50 |
51-1000 |
＞1001 |
|
تخمینہ وقت (دن) |
اسٹاک میں سامان |
30 |
مذاکرات کیے جائیں۔ |
ہماری سروس
1) 7x24 گھنٹے ہاٹ لائن
2) سخت کوالٹی کنٹرول
3) سازگار قیمت پر اچھے معیار
4)بہترین بعد-سروس
5) آن لائن تکنیکی مدد
6) تیز ترسیل کا وقت
انتخاب اور ترتیب دینے کی تجاویز:
جب میڈیم میں 2 ملی میٹر سے زیادہ یا اس کے برابر ذرات ہوں تو براہ کرم سخت مہر یا ڈبل سنکی ساخت کا انتخاب کریں۔
جب آگ کی حفاظت کی ضرورت ہو تو، گریفائٹ فلر + SS316L اسپلنٹ کو منتخب کیا جا سکتا ہے۔
الیکٹرک 24 V/220 V، نیومیٹک ڈبل ایکٹنگ/اسپرنگ ری سیٹ، حد سوئچ، پوزیشنر مکمل سیٹ فراہم کریں۔
اگر آپ کو Wafer Butterfly Valve CAD ڈرائنگز، 3D ماڈلز، یا پروجیکٹ حسب ضرورت حل کی ضرورت ہے، تو براہ کرم رابطہ کریں: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.

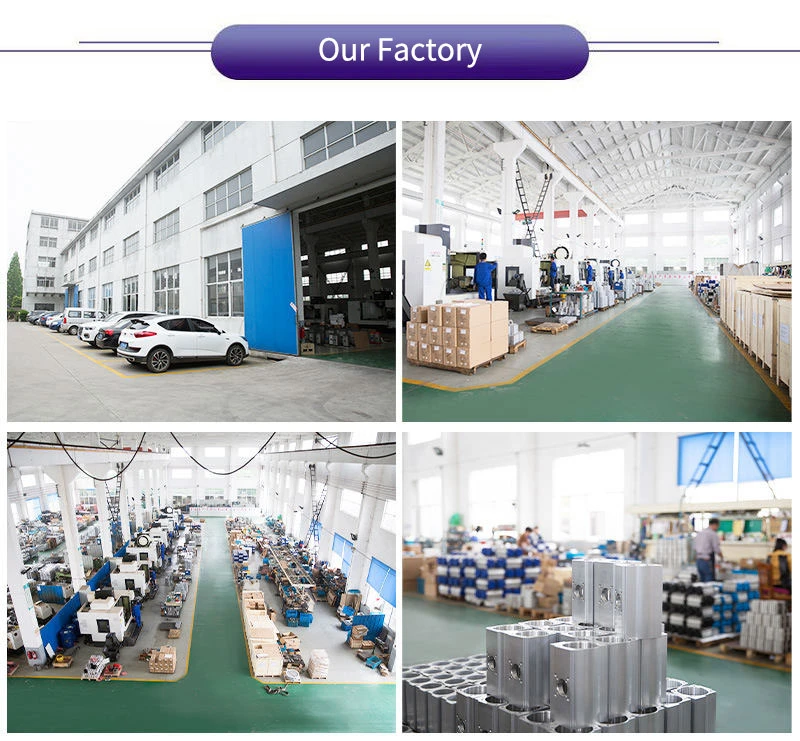

ہمارے بارے میں:
