پروڈکٹ کا جائزہ

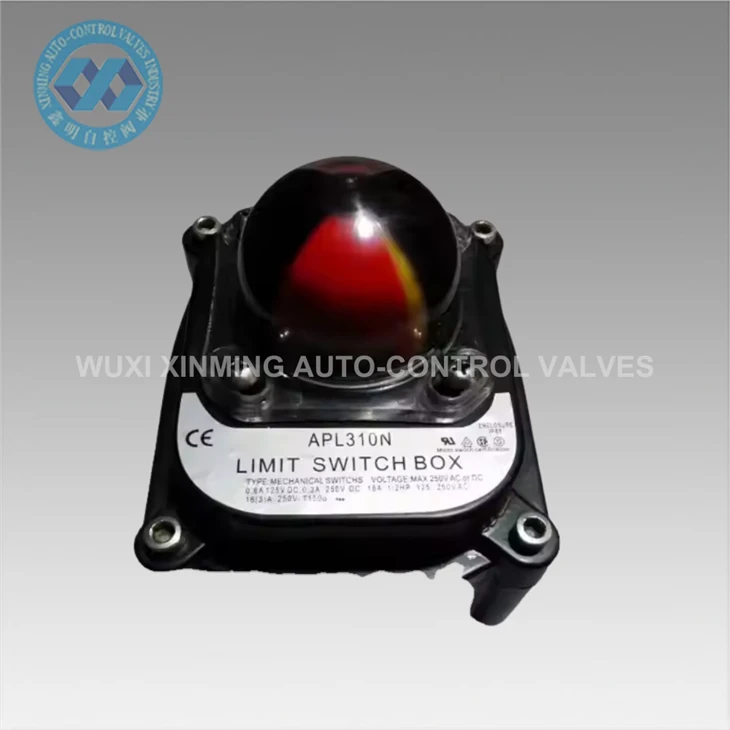

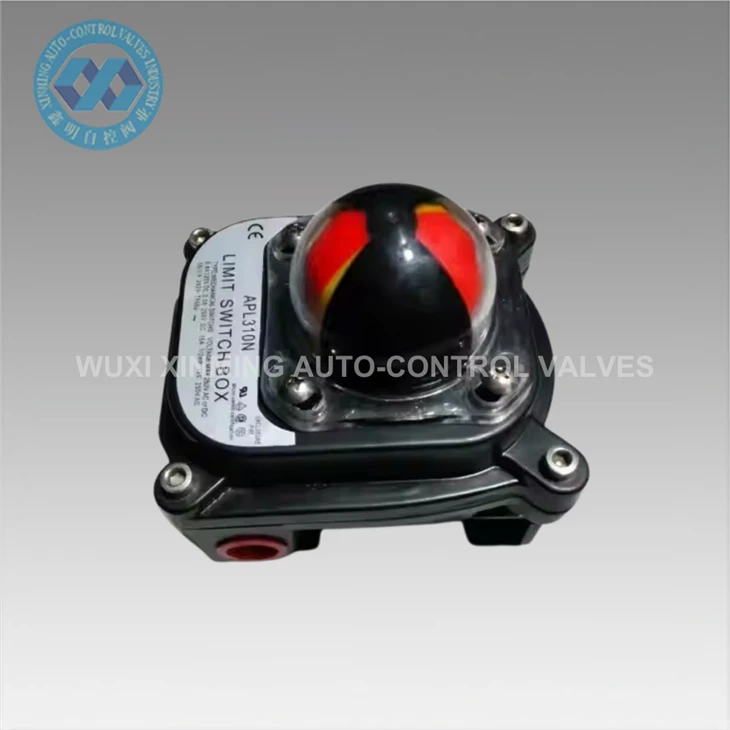

APL-310N Limit Switch Box ایک قابل اعتماد والو پوزیشن انڈیکیٹر اور فیڈ بیک ڈیوائس ہے جسے صنعتی آٹومیشن سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ اس کا استعمال کوارٹر ٹرن والوز کی کھلی اور بند پوزیشنوں کی نگرانی کے لیے کیا جاتا ہے، بشمول بال والوز اور بٹر فلائی والوز، جب نیومیٹک یا الیکٹرک ایکچیوٹرز کے ذریعے چلایا جاتا ہے۔
ریئل ٹائم مکینیکل اور الیکٹریکل پوزیشن فیڈ بیک فراہم کر کے، APL-310N پروسیس کنٹرول سسٹمز میں والو کے محفوظ اور درست آپریشن کو یقینی بنانے میں مدد کرتا ہے، خاص طور پر جہاں ریموٹ مانیٹرنگ کی ضرورت ہوتی ہے۔
خصوصیات
- ڈائی-کاسٹ ایلومینیم کھوٹ شیل، پاؤڈر کوٹنگ، خوبصورت ظاہری شکل اور قابل اعتماد معیار
- سوئچ پوزیشن کو اشارے کے ذریعہ واضح طور پر شناخت کیا جاسکتا ہے۔
- اسپلائن شافٹ اور اسپرنگ کے ذریعے نصب کیم کو جلدی سے سیٹ کریں، بغیر ٹولز کے ایڈجسٹ کرنا آسان ہے۔
- محفوظ اور آسان وائرنگ کے لیے 8 معیاری رابطوں کے ساتھ ملٹی-رابطہ ٹرمینل بلاک
- معیاری وائر انٹرفیس
- اینٹی-آف بولٹ، اوپری کور سے منسلک بولٹ جدا ہونے پر گر نہیں جائیں گے۔
- آسان تنصیب، سٹینلیس سٹیل تکلا کنکشن، اور بڑھتے ہوئے بریکٹ۔ سبھی NAMUR کے معیارات کی تعمیل کرتے ہیں۔
تکنیکی وضاحتیں

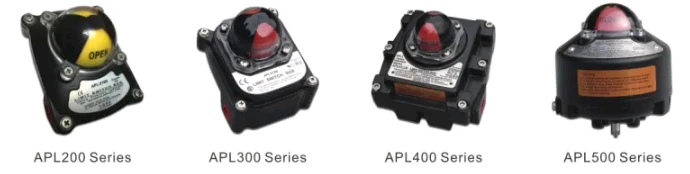

| APL200,300,400,500 سیریز | ||
| شیل | معیاری | آپشن |
| درجہ حرارت | 200 سیریز (IP66) 300 سیریز (IP66) 400 سیریز (Exd II BT6 IP66) | |
| 500 سیریز ( Exd IICT6 Gb DIP A21TA, T6 IP66 ) | ||
| -25 ڈگری ~+85 ڈگری | ||
| وائرنگ پورٹ | 2XNPT1/2(200/300 سیریز قابل اطلاق) | PT1/2(200/300 سیریز قابل اطلاق) |
| 2XNPT3/4(400/500 سیریز قابل اطلاق) | PF1/2(200/300 قسم کی سیریز قابل اطلاق) | |
| M20.PG13.5(200/300 سیریز قابل اطلاق) | ||
| PT3/4(400/500 سیریز قابل اطلاق) | ||
| PF3/4(400/500 سیریز قابل اطلاق) | ||
درخواستیں
APL-310N والو پوزیشن انڈیکیٹر بڑے پیمانے پر صنعتی آٹومیشن سسٹمز میں استعمال ہوتا ہے جہاں والو کی حیثیت کی نگرانی کی ضرورت ہوتی ہے:
- تیل اور گیس پائپ لائن والو کی نگرانی
- پانی اور گندے پانی کے علاج کے نظام
- کیمیکل پروسیسنگ پلانٹس
- بجلی پیدا کرنے کی سہولیات
- صنعتی آٹومیشن کنٹرول سسٹم
- خوراک اور دواسازی کی پیداوار لائنیں
ایک عام ویسٹ واٹر ٹریٹمنٹ پلانٹ میں، APL-310N کو بٹر فلائی والوز پر انسٹال کیا جاتا ہے تاکہ کنٹرول روم کو ریئل ٹائم فیڈ بیک فراہم کیا جا سکے، اس بات کو یقینی بناتے ہوئے کہ فلو ریگولیشن والوز صحیح اور محفوظ طریقے سے کام کر رہے ہیں۔
اکثر پوچھے گئے سوالات
Q1: حد سوئچ باکس کس کے لیے استعمال ہوتا ہے؟
خودکار کنٹرول سسٹمز میں والوز کی اوپن/کلوز پوزیشن فیڈ بیک فراہم کرنے کے لیے ایک حد سوئچ باکس استعمال کیا جاتا ہے۔
Q2: APL-310N کن والوز کے ساتھ مطابقت رکھتا ہے؟
یہ بنیادی طور پر کوارٹر-ٹرن والوز جیسے بال والوز اور بٹر فلائی والوز کے ساتھ استعمال ہوتا ہے۔
Q3: کیا APL-310N بیرونی استعمال کے لیے موزوں ہے؟
جی ہاں، اس کے IP67 ریٹیڈ ایلومینیم ہاؤسنگ کے ساتھ، اسے بیرونی اور سخت ماحول میں استعمال کیا جا سکتا ہے۔
Q4: یہ کون سا بڑھتا ہوا معیار استعمال کرتا ہے؟
یہ NAMUR معیاری بڑھتے ہوئے استعمال کرتا ہے، زیادہ تر نیومیٹک ایکچیوٹرز کے ساتھ مطابقت رکھتا ہے۔
