بنیادی ڈھانچہ
برقی تبادلوں کا ماڈیول
I/P کنورٹر: موجودہ سگنل کو دباؤ سگنل (جیسے ینالاگ پوزیشنر) میں خطی طور پر تبدیل کیا جاتا ہے۔
مائکرو پروسیسر: ذہین لوکیٹر کا بنیادی ، مربوط الگورتھم پروسیسنگ ، خود تشخیصی فنکشن۔
نیومیٹک یمپلیفائر ماڈیول
نیومیٹک ریلے: بڑے والوز کو چلانے کے ل sufficient کافی زور کو یقینی بنانے کے لئے ہوا کے دباؤ کے سگنل کو بڑھا دیتا ہے۔
آراء کا طریقہ کار
مکینیکل سے منسلک چھڑی: بے گھر ہونے والے سگنل کو منتقل کرنے کے لئے اسٹیم کو پوزیشنر کے ساتھ جوڑتا ہے۔
غیر رابطہ سینسر: جیسے ہچکچاہٹ کے سینسر ، مکینیکل لباس کو کم کریں۔
مین مشین تعامل انٹرفیس
ایل سی ڈی ڈسپلے: ڈسپلے والو کھولنا ، فالٹ کوڈ ، وغیرہ۔
آپریشن کا بٹن: مقامی انشانکن یا پیرامیٹر کی ترتیب کے لئے استعمال کیا جاتا ہے۔

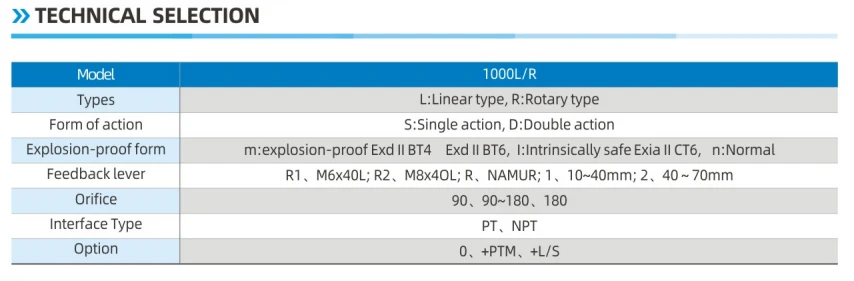

سلیکشن پوائنٹس
سگنل ملاپ
ان پٹ سگنل کی قسم: 4-20 ایم اے ، 0-10 v ، فیلڈبس پروٹوکول۔
آؤٹ پٹ ایئر سورس پریشر: عام طور پر 0.
والو کی خصوصیت
زور کی ضروریات: والو سائز کے مطابق (جیسے DN300 یا اس سے زیادہ کو اعلی تھروسٹ پوزیشنر کی ضرورت ہے)۔
اسٹروک کی قسم: سیدھے اسٹروک (جیسے گلوب والو) بمقابلہ زاویہ اسٹروک (جیسے بال والو ، تتلی والو)۔
خصوصی ضروریات
دھماکے سے متعلق تقاضے: پیٹرو کیمیکل انڈسٹری کے لئے اے ٹی ای ایکس یا آئی ای سی ای ایکس سرٹیفیکیشن کی ضرورت ہے۔
تحفظ کی سطح: آؤٹ ڈور ایپلی کیشنز کے لئے IP67 یا اس سے اوپر۔
اسپلٹ ڈیزائن: اعلی درجہ حرارت والو جسم کو پوزیشننگ باڈی سے الگ کرنے کی ضرورت ہے۔
