مصنوعات کا تعارف

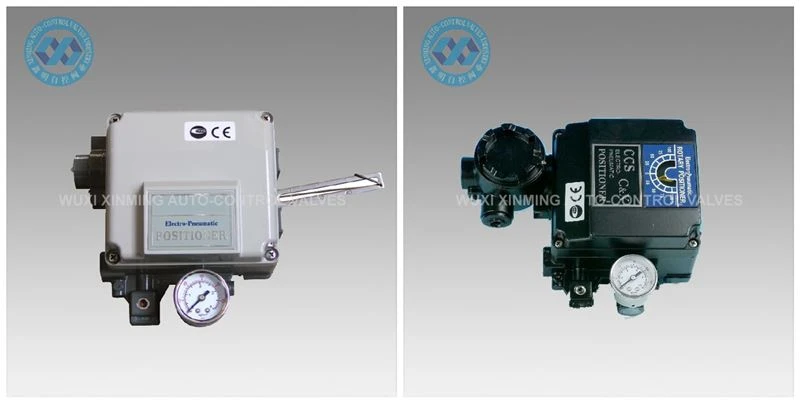

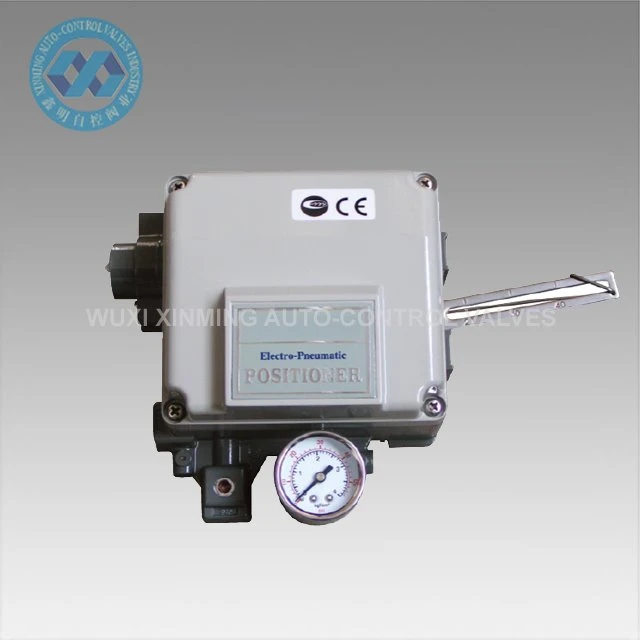

YT1000 والو پوزیشنر کو نیومیٹک کنٹرول والو کے ساتھ بند لوپ کنٹرول لوپ بنانے کے لیے استعمال کیا جاتا ہے۔ کنٹرول سسٹم کے ذریعہ دیا گیا ڈی سی کرنٹ سگنل گیس سگنل میں تبدیل ہوتا ہے جو ریگولیٹنگ والو کو ریگولیٹنگ والو کی کارروائی کو کنٹرول کرنے کے لیے چلاتا ہے۔ ایک ہی وقت میں، ریگولیٹنگ والو کی افتتاحی ڈگری کے مطابق فیڈ بیک بنایا جاتا ہے، تاکہ نظام کے ذریعہ آؤٹ پٹ کنٹرول سگنل کے مطابق والو کی پوزیشن کو درست طریقے سے رکھا جا سکے۔ الیکٹرک پوزیشنر کو سنگل ایکٹنگ (بہار کی واپسی کی قسم) اور ڈبل ایکٹنگ نیومیٹک ایکٹیوٹرز کے لیے استعمال کیا جا سکتا ہے۔
الیکٹرک نیومیٹک والو پوزیشنرز کی تنصیب: یہ سلسلہ ایڈجسٹمنٹ کی قسم ہے اور ان پٹ اور آؤٹ پٹ 4-20 ایم اے فیڈ بیک سگنلز کے ساتھ ڈبل ایکٹنگ یا سنگل ایکٹنگ ایکچیوٹرز کے لیے ڈیزائن کیا گیا ہے۔ نیومیٹک ایکچیویٹر الیکٹرک نیومیٹک والو پوزیشنر اور بریکٹ سے لیس ہے، فیڈ بیک لیور کو پنین نامور سلاٹ کے ذریعے جوڑتا ہے، جسے 4 بولٹ سے باندھا جاتا ہے۔ ایئر سورس پائپ لائن کو ایڈجسٹمنٹ کنٹرول کا احساس کرنے کے لئے منسلک کیا جاسکتا ہے۔
تکنیکی پیرامیٹرز
1000 سیریز الیکٹرک نیومیٹک والو پوزیشنر نیومیٹک کنٹرول والو کے ساتھ ایک بند لوپ کنٹرول لوپ بنانے کے لیے استعمال کیا جاتا ہے۔ کنٹرول سسٹم کی طرف سے دیا جانے والا ڈی سی کرنٹ سگنل گیس سگنل میں تبدیل ہو جاتا ہے جو ریگولیٹنگ والو کو چلاتا ہے ریگولیٹنگ والو کی کارروائی کو کنٹرول کرتا ہے۔ ،فیڈ بیک ریگولیٹنگ والو کی اوپننگ ڈگری کے مطابق کیا جاتا ہے، تاکہ والو کی پوزیشن کو سسٹم کے ذریعہ آؤٹ پٹ کنٹرول سگنل کے مطابق درست طریقے سے لگایا جاسکے۔ نیومیٹک ایکچیوٹرز۔ الیکٹرک نیومیٹک والو پوزیشنرز کی تنصیب: یہ سیریز ایڈجسٹمنٹ کی قسم ہے اور ان پٹ اور آؤٹ پٹ 4-20 ایم اے فیڈ بیک سگنل کے ساتھ ڈبل ایکٹنگ یا سنگل ایکٹنگ ایکچیوٹرز کے لیے ڈیزائن کی گئی ہے۔ نیومیٹک ایکچیویٹر الیکٹرک نیومیٹک والو پوزیشنر اور بریکٹ سے لیس ہے۔ فیڈ بیک لیور کو پنین نامور سلاٹ کے ذریعے جوڑنا، جس کو 4 بولٹ سے باندھا گیا ہے۔ ایڈجسٹمنٹ کنٹرول کو محسوس کرنے کے لیے ایئر سورس پائپ لائن کو جوڑا جا سکتا ہے۔

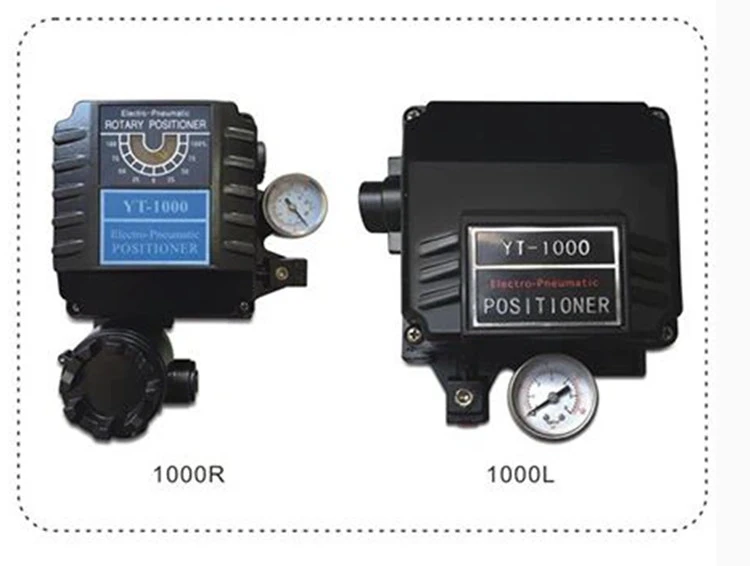

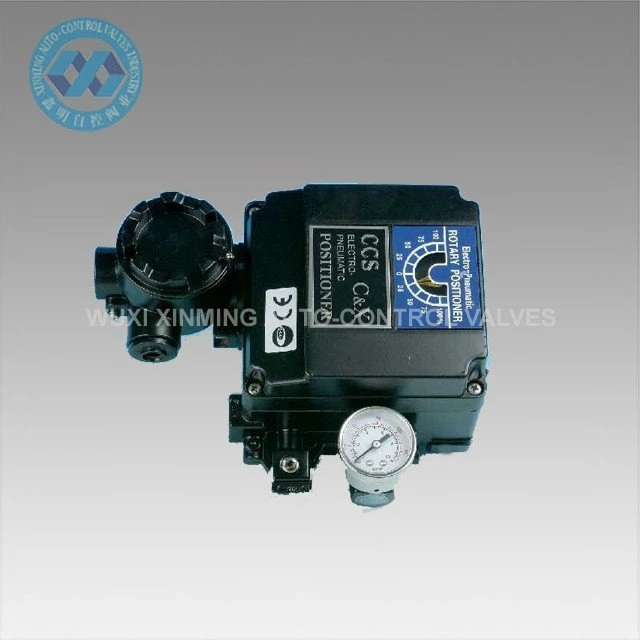

آئٹم | ماڈل | 1000L (لکیری قسم) | 1000R (روٹری کی قسم) |
سنگل اداکاری۔ ڈبل ایکٹنگ | |||
ان پٹ سگنل، مزاحمت | 4٪7e20Ma.dc 250Ω±15Ω | ||
گیس کی فراہمی کا دباؤ | 1.4٪ 7e7kgf٪2fcm²（20٪7e100psi） | ||
اسٹروک | 10 ~ 105 ملی میٹر | 0-90ڈگری | |
الیکٹریکل انٹرفیس | پی ٹی (این پی ٹی) 1٪ 2f2 | ||
دھماکہ پروف گریڈ | EXD II BT4/Exd II BT6/Exia II CT6 | ||
تحفظ کی سطح | آئی پی 66 | ||
وسیع درجہ حرارت | -20ڈگری~70ڈگریتکراری قابلیت ±0.5% | ||
لکیری | ±1%F.S ±2% F.S ±2% F.S | ||
Hysteresis | ±1%F.S حساسیت±0.2%F.S ±0.5% F.S | ||
ہوا کی توانائی کی کھپت | 3LPM(sup٪7b٪ 7b1٪ 7d٪ 7d.4kgf٪ 2fcm²,20psi) | ||
بہاؤ | 80LPM(sup٪7b٪ 7b1٪ 7d٪ 7d.4kgf٪ 2fcm²,20psi) | ||
مواد | کاسٹ ایلومینیم | ||
وزن | 2.7KG~2.8KG | ||
ماڈل | 1000L/R |
اقسام | L: لکیری قسم، R: روٹری قسم |
عمل کی شکل | S:سنگل ایکشن، D:ڈبل ایکشن |
دھماکہ پروف فارم | M: دھماکہ پروف Exd II BT4 Exd II BT6، I: اندرونی طور پر محفوظ Exia II CT6,n: نارمل |
فیڈ بیک لیور | R1,M6*40L;R2,M8*40L;R,نامور؛ 1,10 ~ 40 ملی میٹر؛ 2,40 ~ 70 ملی میٹر |
سوراخ | 90,90~180,180 |
انٹرفیس کی قسم | پی ٹی,این پی ٹی |
آپشن | 0,+پی ٹی ایم, +L/S |
کمپنی کا تعارف
2007 سے، WUXI XINMING AUTO-CONTROL VALVES Industry CO., LTD نے قائم کیا ہے۔
ہم بنیادی طور پر نیومیٹک ایکچویٹر، نیومیٹک بال والو، نیومیٹک بٹر فلائی والو، نیومیٹک/الیکٹریکل کنٹرول والو وغیرہ تیار کرتے ہیں۔
ہماری کمپنی کے پاس جدید ترین پروسیسنگ کا سامان اور جدید ترین جانچ کا سامان ہے۔ ہمارے پروسیسنگ کے سامان میں لیتھز، ملنگ مشین، بورنگ مشین، پلانر، ڈرلنگ مشین، سی این سی لیتھز، سی این سی مشینی مراکز اور دیگر سامان شامل ہیں۔ مکمل طور پر 30 سیٹ ہیں، جن میں سے 5 سیٹ امپورٹڈ عمودی مشین سینٹر اور کئی سیٹ ایڈوانس CNC لیتھز ہیں۔
