کوآپریٹو ورکنگ اصول
کنٹرول لنک:
پی ایل سی/کنٹرولر → سولینائڈ والو الیکٹریکل سگنل → کمپریسڈ ایئر چینل سوئچنگ → نیومیٹک ایکٹیویٹر ایکشن (آن/آف/ایڈجسٹ)۔
عام عمل:
سولینائڈ والو کو طاقت ملتی ہے ، گیس کا راستہ تبدیل کرتا ہے ، اور کمپریسڈ ہوا ایکچوایٹر چیمبر میں داخل ہوتا ہے۔
دباؤ پسٹن/ڈایافرام کو آگے بڑھاتا ہے ، جس کے نتیجے میں مکینیکل نقل مکانی ہوتی ہے۔
بجلی کی ناکامی کے بعد ، سولینائڈ والو کو دوبارہ ترتیب دیا جاتا ہے ، گیس خارج کردی جاتی ہے ، اور ایکچوایٹر ابتدائی پوزیشن (موسم بہار کی واپسی یا ریورس گیس کی فراہمی) پر واپس آجاتا ہے۔
بنیادی ڈھانچے کا ڈیزائن
سولینائڈ والو سیکشن
والو جسمانی قسم:
دو پوزیشن ٹی (2/3): سنگل ایکٹنگ سلنڈر (سنگل انٹیک + راستہ) کو کنٹرول کریں۔
دو پوزیشن پانچ طرفہ (2/5): ڈبل ایکٹنگ سلنڈروں کو کنٹرول کریں (ڈبل انٹیک + ڈبل راستہ)۔
ڈرائیونگ موڈ:
براہ راست ایکشن: سمال فلو براہ راست ڈرائیو (تیز ردعمل ، اعلی تعدد آپریشن کے لئے موزوں)۔
پائلٹ سے چلنے والا: ہوا کے دباؤ کی مدد سے سوئچنگ (بڑے بہاؤ ، ہائی پریشر کے منظرنامے)۔
خصوصی ڈیزائن:
آتش گیر ماحول کے لئے دھماکے سے متعلق کنڈلی (ایٹیکس مصدقہ) ؛
بیٹری کی زندگی کو بڑھانے کے لئے کم بجلی کی کھپت (0. 5W ~ 1W) ؛
دستی ہنگامی بٹن (بجلی کی ناکامی کی صورت میں گیس کے راستے کو تبدیل کرنے پر مجبور کیا جاسکتا ہے)۔
ایکٹیویٹر کے ساتھ ملاپ
انٹرفیس کا معیاری: تیز گیس کنکشن کو یقینی بنانے کے لئے آئی ایس او 15407 یا این ایف پی اے کی خصوصیات سے ملتا ہے۔
بہاؤ مماثل: والو سی وی ویلیو کو لازمی طور پر ایکچوایٹر کی رفتار کی ضروریات کو پورا کرنا ہوگا۔

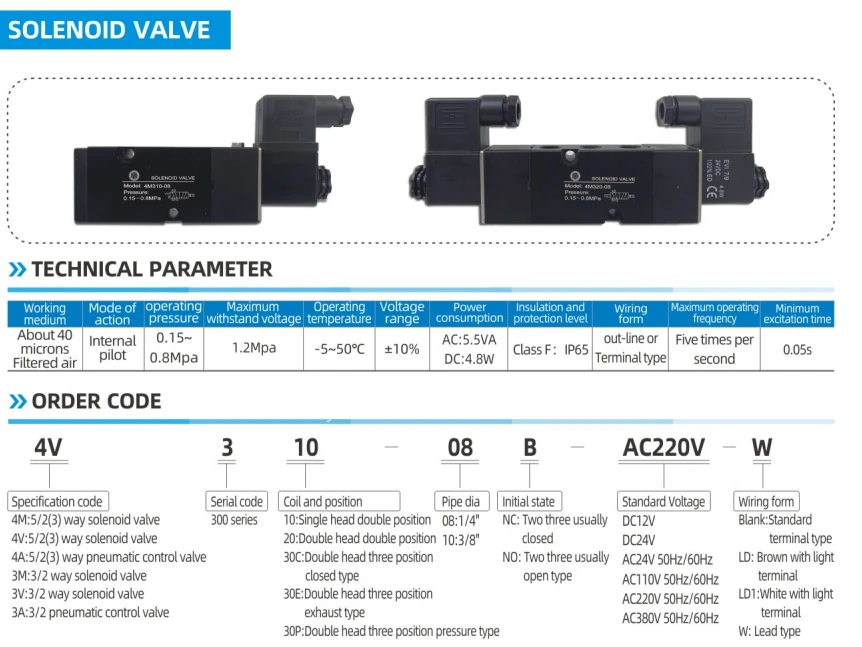

کلیدی کارکردگی کے پیرامیٹرز
وولٹیج کی مطابقت: DC 24V (عام طور پر صنعت میں استعمال کیا جاتا ہے) ، AC 220V (اعلی طاقت کا منظر)۔
ردعمل کا وقت: 50ms سے کم یا اس کے برابر (تیز رفتار والو 10ms تک پہنچ سکتا ہے ، جو ایکٹیویٹر فریکوینسی کو متاثر کرتا ہے)۔
ورکنگ پریشر کی حد: {{0}}. 2 ~ 1.0MPA (عام قسم) ، ہائی پریشر والو سپورٹ 10 ایم پی اے۔
تحفظ کی کلاس: IP65 (ڈسٹ پروف اور واٹر پروف) سخت کام کے حالات کے لئے موزوں ہے۔
سائیکل زندگی: 10 ملین گنا سے زیادہ یا اس کے برابر (اعلی وشوسنییتا صنعتی ڈیزائن)۔
عام درخواست کے منظرنامے
والو خودکار کنٹرول:
آئل پائپ لائن بال والو کا ریموٹ افتتاحی اور بند کرنا ؛
کیمیائی پودوں میں والوز کو منظم کرنے کا قطعی بہاؤ کنٹرول۔
مکینیکل ایکشن ڈرائیو:
خودکار پروڈکشن لائن کلیمپ سلنڈر کلیمپنگ ؛
پیکیجنگ مشینری کی مواد کو آگے بڑھانا اور پوزیشننگ۔
سیکیورٹی انٹلاکنگ سسٹم:
ایمرجنسی شٹ ڈاؤن (ESD) کے دوران ہوا کی فراہمی کو جلدی سے کاٹ دیا۔
فائر والو کی نیومیٹک ایمرجنسی بندش۔
