پروڈکٹ کا جائزہ

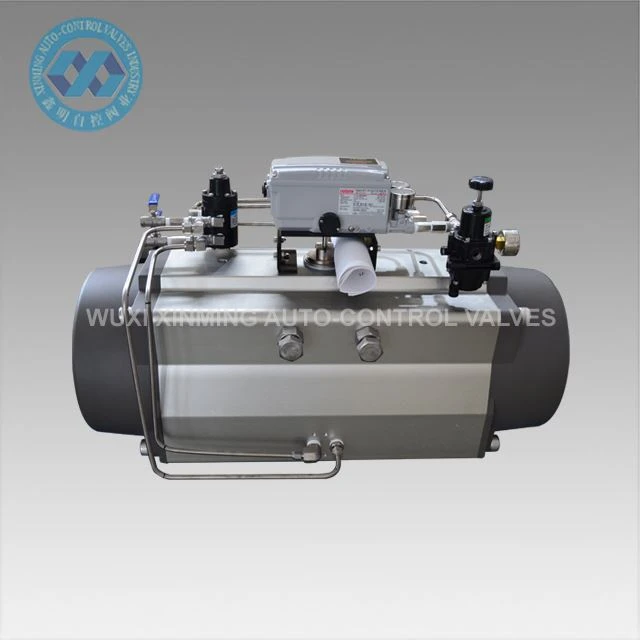

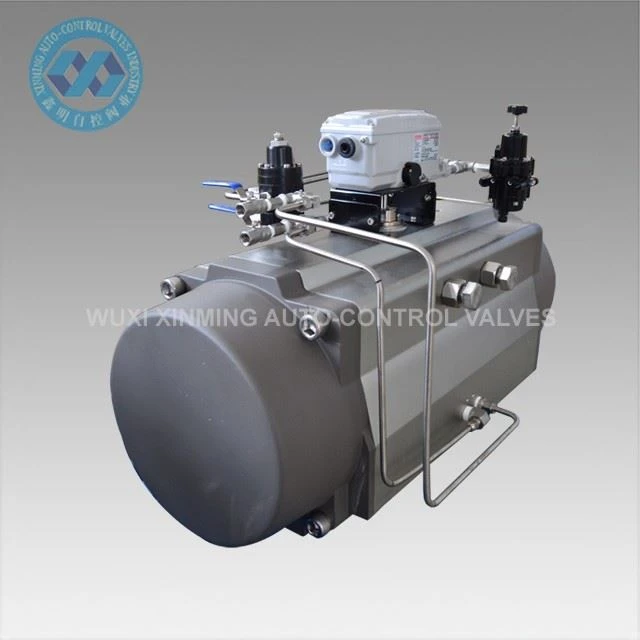

ڈبل ایکٹنگ ریک اور پنین نیومیٹک ایکچو ایٹر کو صنعتی پائپ لائن سسٹمز میں کوارٹر-ٹرن بال والوز اور بٹر فلائی والوز کو خودکار کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ 0 ڈگری -90 ڈگری والو آپریشن کے لیے قابل اعتماد نیومیٹک کنٹرول فراہم کرتا ہے اور معیاری بڑھتے ہوئے انٹرفیس جیسے ISO 5211 اور NAMUR VDI/VDE 3845 کے ساتھ مطابقت رکھتا ہے۔
یہ صنعتی آٹومیشن سسٹمز میں بڑے پیمانے پر استعمال ہوتا ہے جہاں مستحکم اور معیاری والو ایکٹیویشن کی ضرورت ہوتی ہے۔
تکنیکی پیرامیٹر
| پروڈکٹ کا نام | نیومیٹک روٹری ایکچوایٹر |
| برانڈ نام | XM، اور OEM بھی قبول کیا جاتا ہے |
| ایکچیویٹر کا سائز | 32mm-400mm |
| روٹری زاویہ | 0 ڈگری ~ 90 ڈگری |
| کام کرنے والے درجہ حرارت کی حد |
-20 ڈگری ~ +80 ڈگری (معیاری) -40 ڈگری ~+80 ڈگری (کم درجہ حرارت) -15 ڈگری ~ 150 ڈگری (اعلی درجہ حرارت) |
| ہوا کی فراہمی کا دباؤ | 0.2~0.8MPa، 10Mpa زیادہ سے زیادہ |
| ٹاپ کنکشن | VDI/VDE3845 NAMUR |
| نیچے کا کنکشن | ISO 5211 اور DIN 3337 |
| مواد | ایلومینیم کھوٹ |
| ساخت | ریک اور پنین، دوہری ریک پسٹن |
| ایکچوایٹر جسم کی سطح کا علاج | سخت anodized |
| ٹوپی کا رنگ ختم کریں۔ | سیاہ بھوری رنگ، سیاہ، گہرا نیلا، آسمانی نیلا، سرخ، نارنجی، سبز، وغیرہ۔ |
| سرٹیفیکیشن | CE, ATEX, SIL3, ISO9001:2016 |
ایکس ایم ڈبل ایکٹنگ نیومیٹک روٹری ایکچوایٹر آؤٹ پٹ ٹارک ٹیبل
|
ماڈل |
ان پٹ ہوا کا دباؤ (یونٹ: بار) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
ایئر پریشر آؤٹ پٹ ٹارک (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
خصوصیات
- ڈبل ایکٹنگ ریک اور پنین ڈیزائن مستحکم ہوا سے چلنے والے کھلنے اور بند ہونے کے کنٹرول کو یقینی بناتا ہے۔
- بال والوز اور بٹر فلائی والوز کے لیے 0 ڈگری –90 ڈگری کوارٹر-ٹرن آؤٹ پٹ۔
- دوہری ریک پسٹن کا ڈھانچہ ٹارک توازن کو بہتر بناتا ہے اور مکینیکل تناؤ کو کم کرتا ہے۔
- ہارڈ انوڈائزڈ ایلومینیم باڈی صنعتی ماحول میں سنکنرن مزاحمت فراہم کرتی ہے۔
- NAMUR VDI/VDE 3845 اور ISO 5211 بغیر اڈاپٹر کے براہ راست تنصیب کے لیے بڑھتے ہیں۔
- معیاری اور سخت کام کے حالات کے لیے وسیع درجہ حرارت کی حد کا اختیار۔
- torque، سائز، اور رنگ کی ضروریات کے لئے دستیاب OEM حسب ضرورت.
- CE, ATEX, SIL3, ISO9001 صنعتی آٹومیشن کے استعمال کے لیے تصدیق شدہ۔
درخواست
- تیل اور گیس پائپ لائنوں میں بال والو آٹومیشن
- واٹر ٹریٹمنٹ پلانٹس میں بٹر فلائی والو کنٹرول
- کیمیکل پروسیسنگ فلو ریگولیشن سسٹم
- پاور پلانٹ بھاپ اور سیال کنٹرول کے نظام
- خوراک، مشروبات، اور دواسازی کی پیداوار لائنیں
- عام صنعتی عمل آٹومیشن
سپلائی کی صلاحیت
سپلائی کی اہلیت: 10000 یونٹ فی مہینہ نیومیٹک روٹری ایکچوایٹر

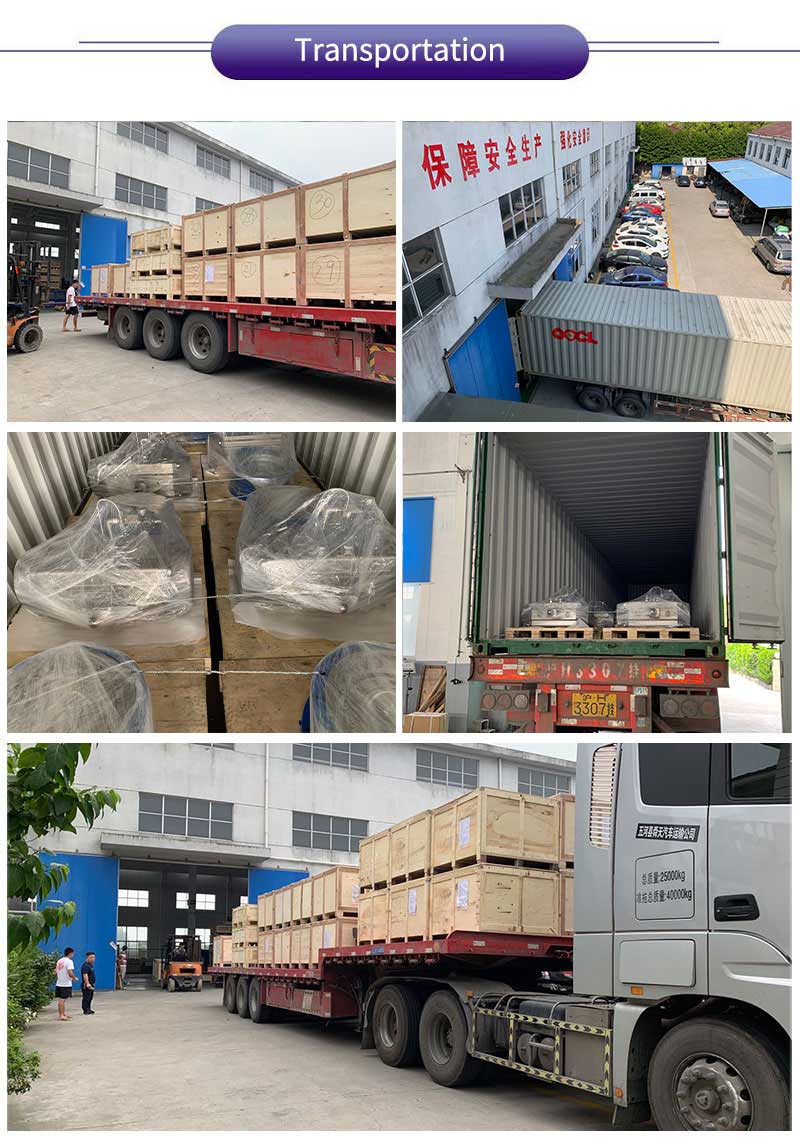

پیکنگ اور ڈیلیوری
پیکنگ کی تفصیلات:
1)۔ اندر جھاگ پیکنگ کے ساتھ علیحدہ کارٹن
2)۔ سمندر کی ترسیل کے لئے پلائیووڈ کیس
3)۔ ایئر شپمنٹ کے لئے پلائیووڈ پیلیٹ
روانگی کی بندرگاہ: شنگھائی، ننگبو، وغیرہ۔ چین
لیڈ ٹائم:
|
مقدار (یونٹ) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
تخمینہ وقت (دن) |
اسٹاک میں سامان |
7 |
20 |
مذاکرات کیے جائیں۔ |
