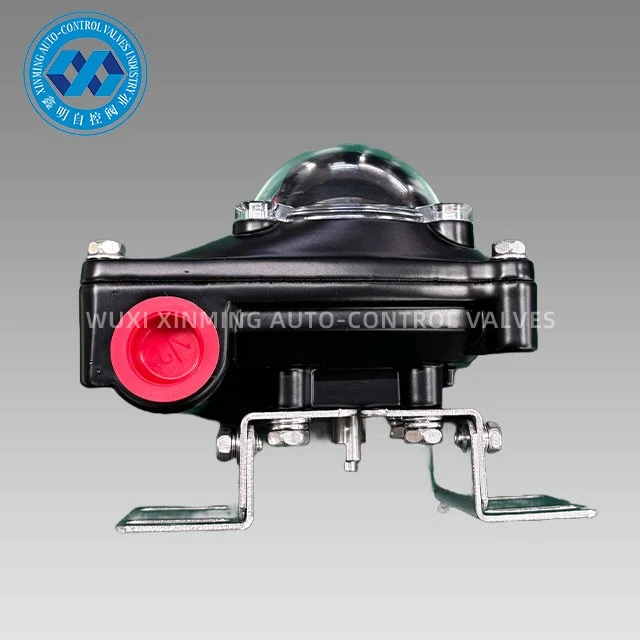

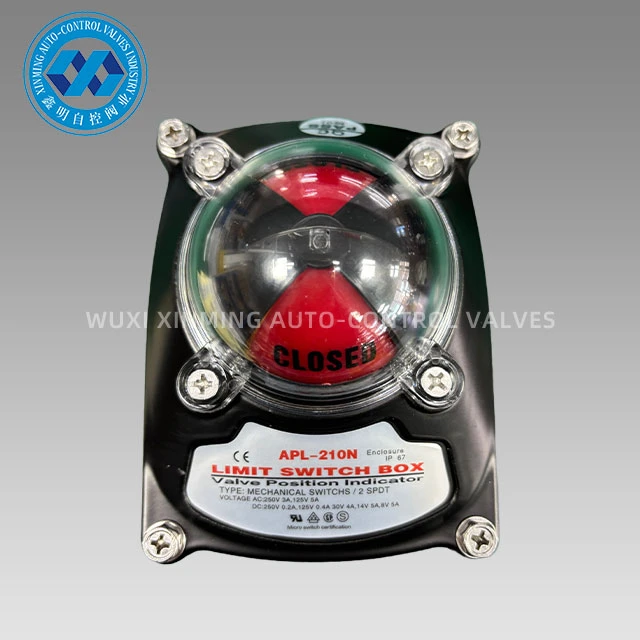

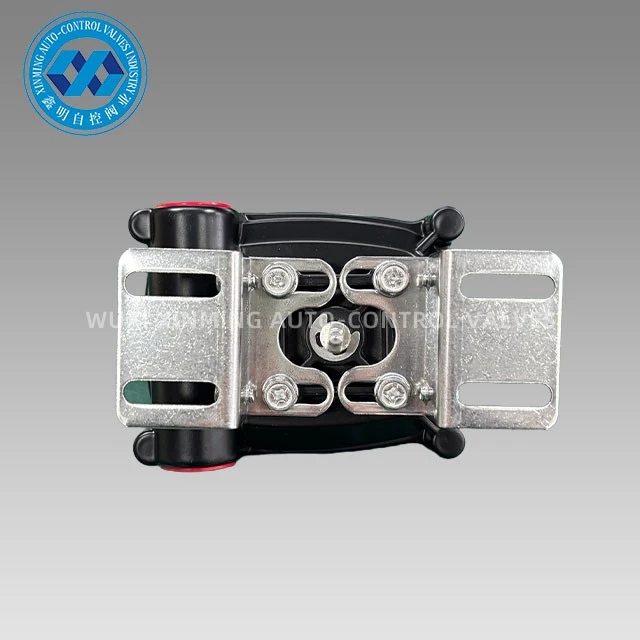

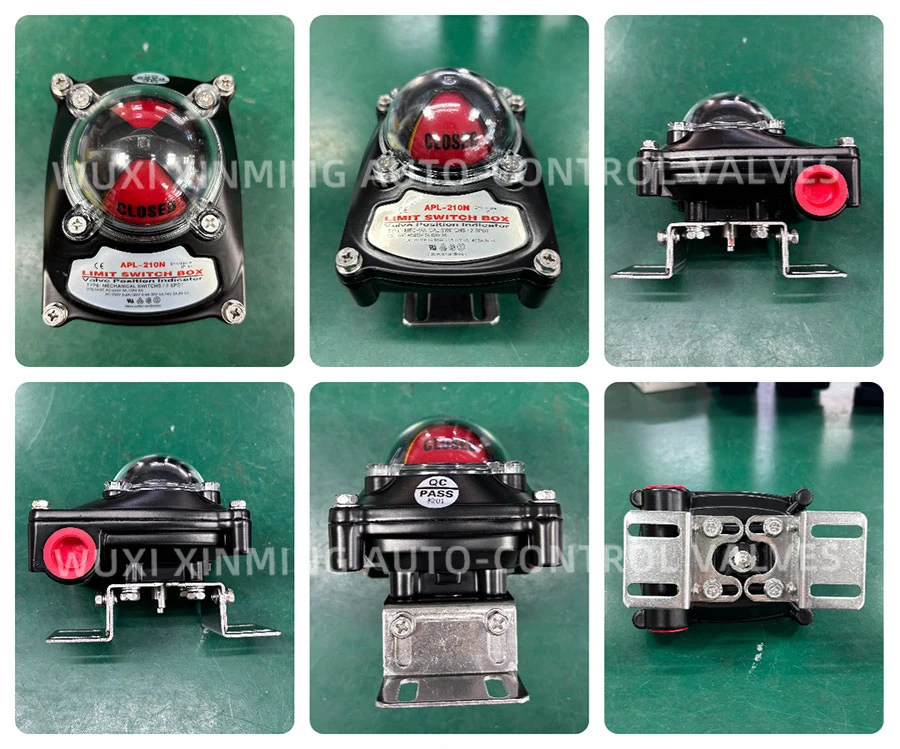

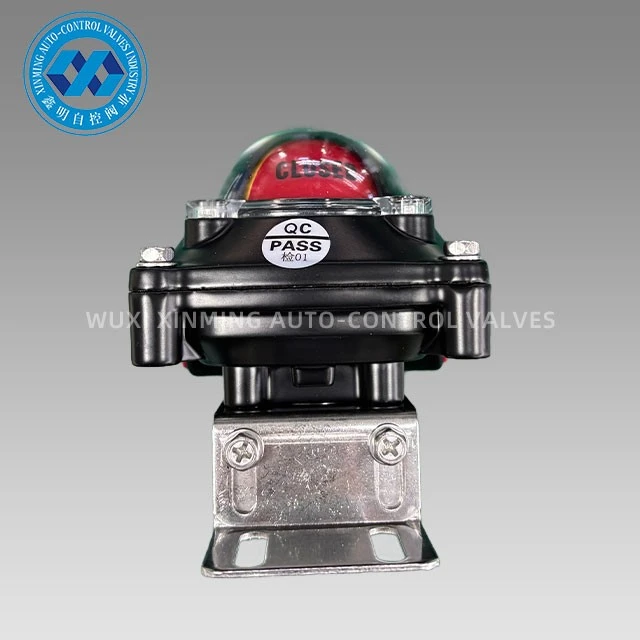

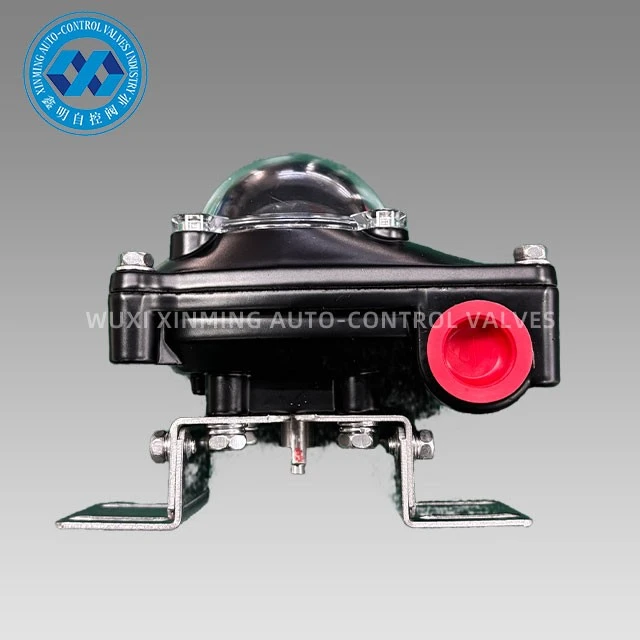

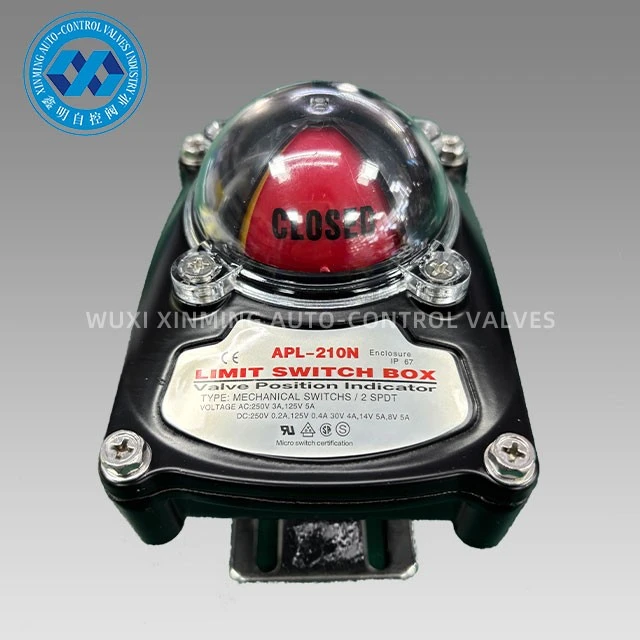

APL-210N حد سوئچ باکس صنعتی آٹومیشن میں استعمال ہونے والے نیومیٹک ایکچیویٹر سسٹمز میں والو پوزیشن کے قابل اعتماد فیڈ بیک کے لیے ڈیزائن کیا گیا ہے۔ یہ کوارٹر ٹرن والوز جیسے بال والوز اور بٹر فلائی والوز کی نگرانی اور کنٹرول میں مدد کے لیے واضح کھلے/قریبی اشارے اور برقی سوئچنگ سگنل فراہم کرتا ہے۔
ایکچیویٹر پر براہ راست نصب، ڈیوائس روٹری والو کی حرکت کو مکینیکل سوئچنگ ایکشنز میں تبدیل کرتی ہے۔ یہ سگنلز عام طور پر PLC یا DCS سسٹمز کو بھیجے جاتے ہیں، جس سے پراسیس کنٹرول اور سیفٹی انٹر لاکنگ ایپلی کیشنز میں والو کی حالت کی درست تصدیق ہوتی ہے۔
مصنوعات کی وضاحتیں
| ماڈل | APL-210N |
| مواد | ایلومینیم ڈائی کاسٹنگ/سٹینلیس سٹیل (304/316) |
| شیل |
IP67 |
| محیطی درجہ حرارت | -25 ڈگری ~ +85 ڈگری |
| پوزیشن کا اشارہ | پر-پیلا؛ آف-سرخ |
| کیبل انٹری | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
ہاؤسنگ ڈیزائن اور ماحولیاتی تحفظ
انکلوژر ایلومینیم ڈائی-کاسٹ یا سٹینلیس سٹیل (304/316) میں دستیاب ہے، جو سنکنرن اور پائیداری کی ضروریات پر منحصر ہے۔
- ایلومینیم ہاؤسنگ: عام صنعتی خدمت
- سٹینلیس سٹیل ہاؤسنگ: corrosive یا غیر ملکی ماحول
IP67 تحفظ کی درجہ بندی دھول کے داخل ہونے اور پانی کے عارضی ڈوبنے کے خلاف مزاحمت کو یقینی بناتی ہے، جو اسے بے نقاب فیلڈ تنصیبات کے لیے موزوں بناتی ہے۔
مکینیکل پوزیشن فیڈ بیک سسٹم
اندرونی کیم- سے چلنے والا میکانزم والو کی گردش کی بنیاد پر مکینیکل سوئچز کا براہ راست عمل فراہم کرتا ہے۔
پوزیشن کا اشارہ بصری اشارے کے ذریعے فراہم کیا جاتا ہے:
- پیلا: والو کھلا۔
- سرخ: والو بند
یہ کنٹرول سسٹم تک رسائی کے بغیر والو کی حیثیت کی براہ راست فیلڈ کی تصدیق کی اجازت دیتا ہے۔
الیکٹریکل انٹیگریشن اور کیبل انٹری
APL-210N عالمی تنصیب کی مطابقت کے لیے متعدد کیبل انٹری کنفیگریشنز کو سپورٹ کرتا ہے:
- 2 × 1/2" NPT
- پی ٹی 1/2
- پی ایف 1/2
- M20
- PG13.5
یہ لچک مختلف علاقائی معیارات اور ایکچیویٹر کنٹرول فن تعمیر میں انضمام کی حمایت کرتی ہے۔
درخواست کا دائرہ کار
APL-210N والو آٹومیشن سسٹم میں استعمال کیا جاتا ہے جس میں قابل اعتماد مجرد پوزیشن فیڈ بیک کی ضرورت ہوتی ہے، بشمول:
- نیومیٹک ایکچوایٹر اسمبلیاں
- کوارٹر-ٹرن والو سسٹمز
- تیل اور گیس پائپ لائن کا بنیادی ڈھانچہ
- کیمیکل پروسیسنگ پلانٹس
- پانی اور گندے پانی کے نظام
- عام صنعتی عمل کنٹرول
مکینیکل لمیٹ سوئچ بکس صنعتی آٹومیشن میں وسیع پیمانے پر استعمال ہوتے رہتے ہیں کیونکہ ان کی فیلڈ کے حالات کے لیے رواداری، قابل قیاس سوئچنگ رویے، اور معیاری ایکچیویٹر انٹرفیس کے ساتھ مطابقت۔ APL-210N ایپلی کیشنز کے لیے رکھا گیا ہے جہاں مضبوطی اور آپریشنل مستقل مزاجی کو جدید تشخیصی فعالیت پر ترجیح دی جاتی ہے۔
