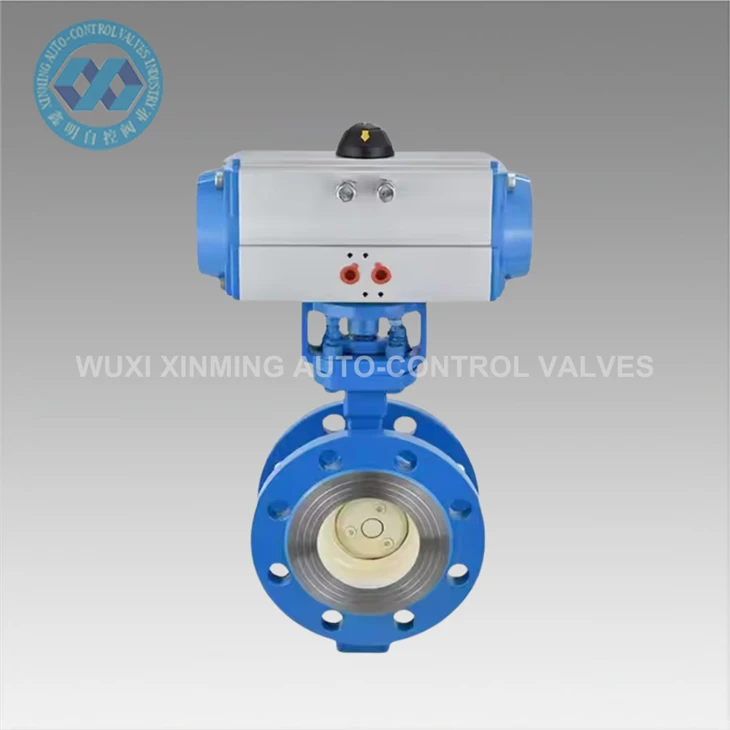

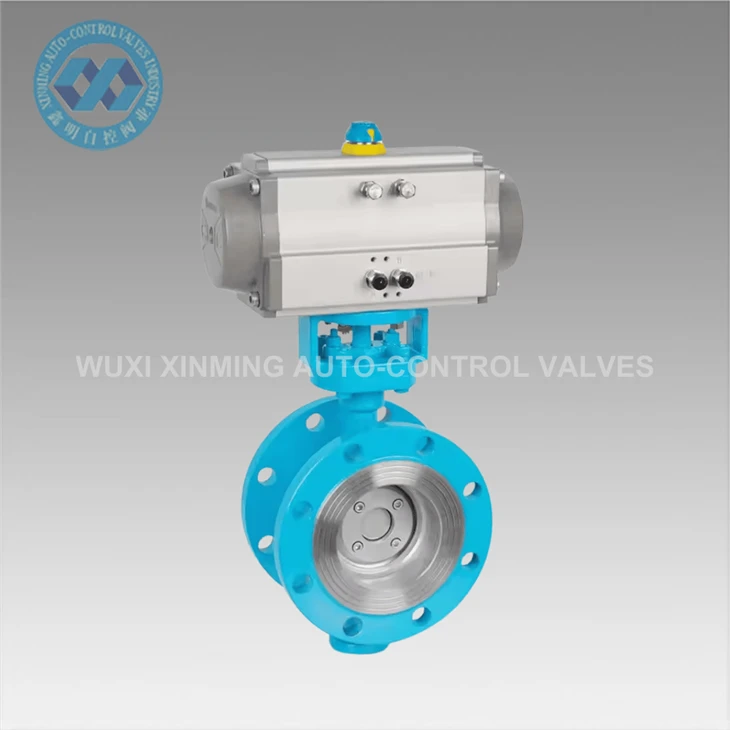

نیومیٹک flanged تیتلی والو ایک مخصوص قسم کے نیومیٹک تیتلی والو سے تعلق رکھتا ہے. اس کے والو باڈی میں دونوں سروں پر فلینجز ہیں۔ یہ flanges بولٹ کا استعمال کرتے ہوئے پائپ flanges کے ساتھ باندھے جاتے ہیں. یہ ڈیزائن اسے بہترین سگ ماہی کی کارکردگی اور ہائی پریشر - برداشت کرنے کی صلاحیت سے نوازتا ہے۔ نتیجے کے طور پر، یہ صنعتی پائپ لائن سسٹمز میں وسیع ایپلی کیشنز تلاش کرتا ہے جہاں درمیانے - سے - ہائی پریشر، بڑے پائپ قطر، یا سخت سگ ماہی کی ضروریات موجود ہیں۔
بنیادی خصوصیات
فلینج کنکشن: والو باڈی کے دونوں سروں پر معیاری فلینجز (جیسے GB، ANSI، DIN، وغیرہ) ہوتے ہیں۔ یہ بولٹ کے ذریعے پائپ کے فلینج سے جڑا ہوا ہے، اور سگ ماہی گاسکیٹ (ربڑ، دھاتی زخم کی گسکیٹ) انٹرفیس کی سختی کو یقینی بناتے ہیں۔ فوائد: یہ ہائی - پریشر (PN16–PN40) اور بڑے - قطر (DN50–DN2000) منظرناموں کے لیے موزوں ہے۔ یہ کمپن اور ڈھیلے ہونے کے خلاف مزاحم ہے، اور جدا کرنا اور برقرار رکھنا آسان ہے۔
نیومیٹک ایکچیویٹر: یہ سنگل - ایکٹنگ (اسپرنگ ریٹرن) یا ڈبل - ایکٹنگ (دو - طرفہ نیومیٹک کنٹرول) سلنڈر سے لیس ہے، جس میں آؤٹ پٹ ٹارک بڑا ہوتا ہے اور یہ والو پلیٹ کو 0 ڈگری سے 90 ڈگری تک گھمانے کے لیے چلا سکتا ہے۔ ایک ذہین پوزیشنر (جیسے IP67 پروٹیکشن لیول کے ساتھ) کو اختیاری طور پر ترتیب دیا جا سکتا ہے، جو 4–20mA سگنلز یا بس کمیونیکیشن (PROFIBUS، HART) کو درست اوپننگ ایڈجسٹمنٹ حاصل کرنے کے لیے سپورٹ کرتا ہے۔
سگ ماہی ڈیزائن
نرم سگ ماہی: والو سیٹیں EPDM یا NBR ربڑ سے بنی ہیں، جو کہ نارمل - درجہ حرارت (-20~120 ڈگری) اور نان-کروسیو میڈیا (پانی، ہوا، تیل) کے لیے موزوں ہیں۔ رساو کی سطح کلاس VI (صفر رساو) تک پہنچ جاتی ہے۔
سخت سگ ماہی: اس میں سٹینلیس سٹیل + گریفائٹ سرفیسنگ یا دھات - سے - دھاتی سگ ماہی کا استعمال کیا جاتا ہے، جو اعلی درجہ حرارت (425 ڈگری سے کم یا اس کے برابر)، زیادہ دباؤ اور ذرات کے ذرائع (جیسے بھاپ، دھول) کو برداشت کر سکتا ہے۔
